ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТНШ-0,66 У3

По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:

Код товара:

134-271-5255

Наличие:

Уточняйте у менеджера

Цена с НДС:

По запросу

Описание

Трансформаторы тока ТНШ-0,66 предназначены для передачи сигнала устройствамзащиты и управления в электроустановках частоты 50 или 60 Гц с номинальнымнапряжением до 0,66 кВ включительно. Трансформаторы изготавливаютсяв исполнении «У» или «Т» категории 3 по ГОСТ 15150

Условия работы:

высота над уровнем моря не более 1000 м -
температура окружающей среды: при эксплуатации –от минус 45 С до плюс 50 С, при транспортировании и хранении – от минус50 С до плюс 50 С-
окружающая среда невзрывоопасная, не содержащая пыли,химически активных газов и паров в концентрациях, разрушающих покрытияметаллов и изоляцию-
рабочее положение – любое.

Технические характеристики

Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,8
Номинальный вторичный ток, А 1- 5
Номинальная частота переменного тока,Гц	50 или 60
Номинальный первичный ток, А	15000, 25000
Класс точности	10Р
Номинальная вторичная нагрузка с коэффициентоммощности cos y = 0,8, В-А	50
Кратность трехсекундного тока термическойстойкости	2,2
Номинальная предельная кратность	2

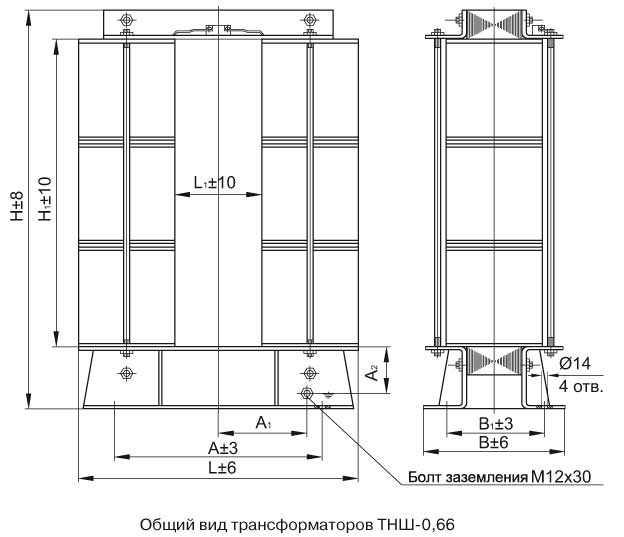

Габаритные размеры

Тип трансформатора	Номинальный первичный ток, А	А, мм	А1, мм	А2, мм	Н, мм	Н1, мм	L , мм	L1 , мм	B , мм	B1 , мм	Масса, кг
ТНШ-0,66 У3	15000	320	120	46	480	370	366	115	208	166	52
ТНШ-0,66 У3	25000	380	170	70	770	610	498	170	236	180	170

Чертеж

Варианты обозначения: трансформатор ТНШ0,66,ТНШ0,66У3
