Описание

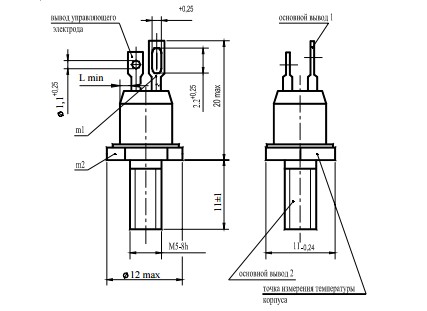

Конструкция триаков

  • m1, m2 - контрольные точки измерения импульсного напряжения в открытом сосоянии;
  • L = 1,6 мм - длина пути для тока утечки между основным выводом 2 и выводом управляющего электрода.
  • Масса триака не более 6 г.

Тепловые параметры

Наименование, единица измерения Тип триака Условия установления норм на параметры
ТС112-10 ТС112-16
Максимально допустимая температу­ра перехода, 0С 125
Минимально допустимая температу­ра перехода, 0С минус 50
(минус 60 для УХЛ2.1)
Максимально допустимая температу­ра хранения, 0С 50 (60 для Т3 и ОМ2.1)
Минимально допустимая температу­ра хранения, 0С минус 50
(минус 60 для УХЛ2.1)
Тепловое сопротивление переход- корпус ,°С/Вт 2,50 1,55 Постоянный ток
Тепловое сопротивление контакта корпус-охладитель, °С/Вт 0,2 Естественное охлаждение, Охладитель О111. Постоянный ток.
Тепловое сопротивление переход- среда (с охдадителем),°С/Вт 8,30 7,35

Параметры закрытого состояния

Наименование, Тип триака Условия установления
единица измерения ТС112-10 ТС112-16 норм на параметры
Повторяющееся импульсное напряжение     Т = 25 °С, Т = 125 0С,
в закрытом состоянии.В, для класса:     напряжение

нусоидальное,
1 100 f = 50 Гц
2 200
4 400
5 500
6 600
8 800
9 900
10 1000
11 1100
12 1200
Неповторяющееся импульсное напряжение в закрытом состоянии, В, для класса:     Т = 25 0С, Т = 125 0С,
      импульс напряжения синусои-
      дапьный одиночный, t = 10 мс
1 110 (в каждом направлении)
2 220
4 450
5 560
6 670
8 890
9 1000
10 1100
11 1200
12 1300
Постоянное напряжение в закрытом состоянии  0,6U  Tc = 85 oC
Импульсное рабочее напряжение в закрытом состоянии, В  0,8U   Т = 125 0С, напряжение синусоидальное f=50 Гц
Критическая скорость нарастания комму-     T jm = 125 oC,IT = I TRMS .Ток однополупериодный, синусоидальный.
тационного напряжения , В/мкс, не менее
для группы:     ti = 10 мс, UD = 0,67U DRM .
0 не нормируется , Фронт напряжения в закрытом
  но не менее 1 состоянии - линейный. Длитель-
1 2,5 ность напряжения в закрытом
2 4,0 состоянии не более 250 мкс.
3 6,3 Импульс источника управления:
4 10 форма-экспоненциальная, ампли-
5 16 туда не более 50 В, длительность
6 25 50-200 мкс, длительность фронта
7 -   импульса не более 1 мкс, сопротивление цепи управления не более 50 Ом
 Повторяющийся импульсный ток в закрытом состоянии,мА, не более 1,7 Tj = 25 oC
 3,0    T jm = 125 oC

Параметры открытого состояния

Наименование, единица измерения Тип триака Условия установления норм на параметры
ТС112-10 ТС112-16
Максимально допустимый действую­щий ток в открытом состоянии, А 10 16 Т = 85 oC, f = 50 Гц
Ударный ток в открытом состоянии, А, не менее 70 100 Т = 25 oC
j
Импульс тока синусоидальный, одиночный, длительность 20 мс
Импульсное напряжение в открытом состоянии, В, не более 1,85 Tj= 25 oC,IT= 1,41Itrms
Пороговое напряжение в открытом состоянии, В 1,2 Т = 125 oC
Jm
Динамическое сопротивление в открытом состоянии, Ом 0,046 0,029 Т. = 125 oC
Jm
Ток удержания, мА, не более 45 Т = 25 oC, U = 12 в
