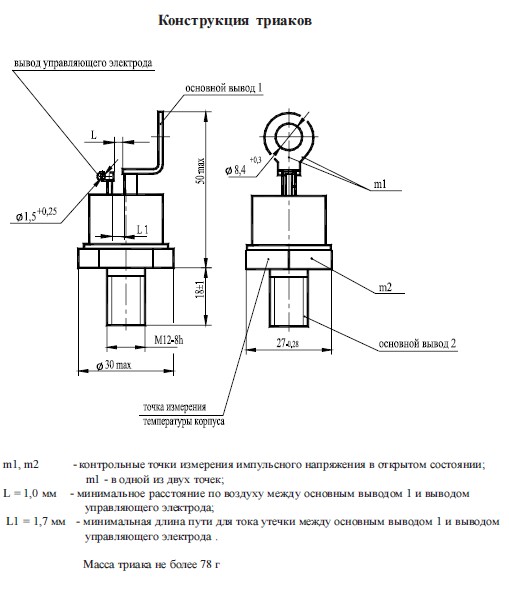

Описание


Параметры закрытого состояния

Параметр Значение параметра Условия установления норм на параметры
Наименование, единица измерения ТС152-100
ТС152-125		 ТС152-160
Неповторяющееся импульсное напряжение в закрытом состоянии, В, для классов:
2
4
6
8
10
12
14

220
450
670
900
1100
1300
1500

 Импульс напряжения синусоидальный однополупериодный одиночный длительностью не более 10 мс в каждом направлении. Цепь управления разомкнута.
Повторяющееся импульсное напряжение в закрытом состоянии, В, для классов:
2
4
6
8
10
12
14		 200
400
600
800
1000
1200
1400		 Напряжение синусоидальное, частотой 50 Гц. Цепь управления разомкнута.
Рабочее импульсное напряжение в закрытом состоянии, В 0,8Udrm
Постоянное напряжение в закрытом состоянии, В 0,6Udrm Тс=85°С
Критическая скорость нарастания коммутационного напряжения, В/мкс, не менее для групп:
1
2
3
4
5
6
7
8		 2,5
4
6,3
10
16
25
50
100		 Длительность
фронта импульса управления не более 5 мкс, сопротивление цепи управления не более 50 Ом.
Повторяющийся импульсный ток в закрытом состоянии, мА, не более 3,0 Цепь управления разомкнута.
10,0 15,0 Цепь управления разомкнута.

Параметры открытого состояния

Параметр Значение параметра Условия установления норм на параметры
Наименование, единица измерения ТС152-100 ТС152-125 ТС152-160
Максимально допустимый действующий ток в открытом состоянии, А 100 125 160 Импульсы тока синусоидальные частотой 50 Гц, угол проводимости 360 град. эл.
Ударный ток в открытом состоянии, кА 0,9 1,1 1,3 Т=25°С
0,8 1,0 1,2 Импульс тока
синусоидальный одиночный длительностью не более 10 мс
Импульсное напряжение в открытом состоянии, В, не более 1,65 1,55 Т=25°С
Пороговое напряжение в открытом состоянии, В, не более 1,0 Т=125°С
Динамическое сопротивление в открытом состоянии, мОм, не более 4,6 3,7 2,4
  Т=125°С
Максимально допустимый действующий ток в открытом состоянии на охладителе ОР251-80 при Та=40°С, А 33 34 36 естественное охлаждение
69 74 82 принудительное охлаждение V = 6 м/с

Параметры переключения

Параметр Значение параметра Условия установления норм на параметры
Наименование, единица измерения ТС152-100, ТС152-125, ТС152-160
Критическая скорость нарастания тока в открытом состоянии, А/мкс 63  Внутреннее сопротивление источника управления 5 Ом. Время испытаний не менее 1 мин.

Параметры управления

Параметр Значение параметра
Наименование, единица измерения ТС152-100, ТС152-125, ТС152-160
Отпирающее постоянное напряжение управления, В, не более 3,0
6,0
Отпирающий постоянный ток управления, мА, не более 150
400
Неотпирающее постоянное напряжение управления, В, не менее 0,25

Тепловые параметры

Параметр Значение параметра Условия установления норм на параметры
Наименование, единица измерения ТС152-100 ТС152-125 ТС152-160
Максимально допустимая температура перехода, °С 125
Минимально допустимая температура перехода, °С минус 40
Максимально допустимая температура хранения, °С 50
(60 для Т3)
Минимально допустимая температура хранения, °С минус 40 (минус 10 для Т3)
Тепловое сопротивление переход- корпус, °С/Вт, не более 0,27 0,22 0,2 Постоянный ток
Тепловое сопротивление корпус­охладитель, °С/Вт, не более 0,08
Тепловое сопротивление переход- среда с охладителем ОР251-80, °С/Вт, не более 2,47 2,42 2,4 естественное охлаждение
1,02 0,97 0,95 принудительное охлаждение V = 6 м/с
