Триаки ТС122-20, ТС122-25
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
131-10-7243
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0

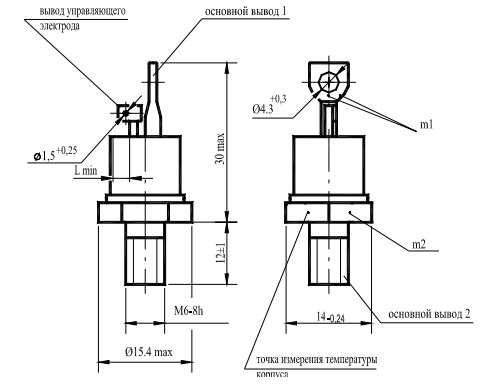

- m1, m2 - контрольные точки измерения импульсного напряжения в открытом состоянии;
- m1 - в одной из двух точек;
- L = 1,7 мм - длина пути для тока утечки между основным выводом 2 и выводом управляющего электрода
- Масса тиристора не более 11 г.
Тепловые параметры
| Наименование, единица измерения | Тип триака | Условия установления норм на параметры | |
| ТС122-20 | ТС122-25 | ||
| Максимально допустимая температура перехода, 0С | 125 | ||
| Минимально допустимая температура перехода, 0С | минус 50 (минус 60 для УХЛ2.1) |
||
| Максимально допустимая температура хранения, 0С | 50 (60 для Т3 и ОМ2.1) | ||
| Минимально допустимая температура хранения, 0С | минус 50 (минус 60 для УХЛ2.1) |
||
| Тепловое сопротивление переход- корпус ,°С/Вт | 1,30 | 0,9 | Постоянный ток |
| Тепловое сопротивление контакта корпус-охладитель, 0С/Вт | 0,2 | Естественное охлаждение, Охладитель ОР221. Постоянный ток. | |
| Тепловое сопротивление переход- среда (с охдадителем),0С/Вт | 4,30 | 3,9 | |
Параметры закрытого состояния
| Наименование, | Тип триака | Условия установления | |
| единица измерения | ТС122-20 | ТС122-25 | норм на параметры |
| Повторяющееся импульсное напряжение | Т = 25 0С, Т. = 125 0С, | ||
| в закрытом состоянии.В, для класса: | напряжение синусоидальное, | ||
| 1 | 100 | £ = 50 Гц | |
| 2 | 200 | ||
| 4 | 400 | ||
| 5 | 500 | ||
| 6 | 600 | ||
| 8 | 800 | ||
| 9 | 900 | ||
| 10 | 1000 | ||
| 11 | 1100 | ||
| 12 | 1200 | ||
| Неповторяющееся импульсное напряже- | Т = 25 0С, Т. = 125 0С, | ||
| ние в закрытом состоянии, В, для | импульс напряжения синусои- | ||
| класса: | дапьный одиночный, 1 = 10 мс | ||
| 1 | 110 | ( в каждом направлении) | |
| 2 | 220 | ||
| 4 | 450 | ||
| 5 | 560 | ||
| 6 | 670 | ||
| 8 | 890 | ||
| 9 | 1000 | ||
| 10 | 1100 | ||
| 11 | 1200 | ||
| 12 | 1300 | ||
| Постоянное напряжение в закрытом | 0,6U | Tc = 85 oC | |
| состоянии,В | |||
| Импульсное рабочее напряжение в зак- | 0,8U | Т = 125 0С, напряжение |
|
| рытом состоянии,В | синусоидальное £= 50 Гц | ||
| Критическая скорость нарастания комму- | |||
| тационного напряжения , В/мкс, не менее | |||
| для группы: | |||
| 0 | не нормируется , | Фронт напряжения в закрытом | |
| но не | менее 1 | состоянии - линейный. Длитель- | |
| 1 | 2,5 | ность напряжения в закрытом | |
| 2 | 4,0 | состоянии не более 250 мкс. | |
| 3 | 6,3 | Импульс источника управления: | |
| 4 | 10 | форма -экспоненциальная, ампли- | |
| 5 | 16 | туда не более 50 В, длительность | |
| 6 | 25 | 50-200 мкс, длительность фронта | |
| 7 | 50 | импульса не более 1 мкс, сопро- | |
| тивление цепи управления - не более 50 Ом | |||
| 1,7 | Т = 25 0С | ||
| Повторяющийся импульсный ток в закры- | |||
| том состоянии,мА, не более | |||
| 3,0 | Т= 125 0С | ||
Параметры открытого состояния
| Наименование, единица измерения | Тип триака | Условия установления норм на параметры | |
| ТС122-20 | ТС122-25 | ||
| Максимально допустимый действующий ток в открытом состоянии,А | 20 | 25 | Т = 85 0С, Т = 50 Гц |
| Ударный ток в открытом состоянии, А, не менее | 120 | 200 | Т= 25 0С Импульс тока синусоидальный, одиночный, длительность 20 мс |
| Импульсное напряжение в открытом состоянии, В, не более | 1,85 | 1,80 | |
| Пороговое напряжение в открытом состоянии, В | 1,1 | ||
| Динамическое сопротивление в открытом состоянии, Ом | 0,027 | 0,021 | |
| Ток удержания, мА, не более | 45 | ||
| Ток включения, мА, не более | 70 | Т = 25 0С, U = 12 В Импульс тока источника управления: форма прямоугольная, длительность фронта нарастания - 1 мкс, длительность импульса t = 50 мкс, сопротивление источника управления не более 30 Ом | |
| Действующий ток в открытом состоянии,А | 13 | 15 | Та= 40 0С, естественное охлаждение, охладитель ОР221 |
Параметры переключения
| Наименование, единица измерения | Тип триака | Условия установления норм на параметры |
| ТС122-20 ТС122-25 | ||
| Критическая скорость нарастания тока в открытом состоянии, А/мкс, не менее | 50 | Импульс тока синусоидальный, одно- полупериодный, Т= 1-5 Гц Режим цепи управления: форма трапецеидальная, длительность импульса тока 10 Р 50 мкс,амплитуда Тро = 3ТОТ, длительность фронта - 1 мкс Внутреннее сопротивление источника управления не более 20 Ом |
| Время включения по управлению, мкс, не более | 12 | Импульс тока источника управления: форма прямоугольная, амплитуда -1 А , длительность фронта нарастания - 1мкс, длительность импульса 10= 50 мкс |
| Время задержки по управлению, мкс, не более | 4 |
Параметры управления
| Наименование, единица измерения | Тип триака | Условия установления норм на параметры |
| ТС122-20 ТС122-25 | ||
| Отпирающий постоянный ток управления, мА, не более | 150 | Т = 25 0С, U = 12 В |
| 600 | Т = минус 50 0С, U = 12 В | |
| 750 | Т = минус 60 0С, U = 12 В | |
| Отпирающее постоянное напряжение управления,В, не более | 2,5 | Т = 25 0С, U = 12 В |
| 5,0 | Т = минус 50 0С, Uс= 12 В | |
| 5,6 | Т = минус 60 0С, Uс= 12 В | |
| Нетпирающее постоянное напряжение управления, В, не менее | 0,25 | Т = 125 0С, U = 0,67 |
