ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТШЛ-10У3 и ТШЛ-10-I У3

  • ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТШЛ-10У3 и ТШЛ-10-I У3
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
134-271-5264
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Трансформатор предназначен для питания цепей измерения, защиты и управления,для изолирования цепей вторичного тока от высокого напряжения в электрическихустановках переменного тока частоты 50 или 60 Гц на класс напряжениядо 10 кВ. Трансформаторы применяются для встраивания в закрытые шинопроводы(ТШЛ-10, ТШЛП-10), комплектные распределительные устройства (ТШЛК-10,ТШЛПК-10), а также для встраивания в закрытые шинопроводы и комплектныераспределительные устройства с круглой шиной (ТШЛ-10-I). Трансформаторыизготавливаются в исполнении «У» или «Т» категории размещения 3 поГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающей среды: при эксплуатации –от минус 45 С до плюс 70 С-
  • окружающая среда невзрывоопасная, не содержащаяпыли, химически активных газов и паров в концентрациях, разрушающихпокрытия металлов и изоляцию-
  • рабочее положение – любое.

Технические характеристики

Наименование параметра

Норма

Номинальное напряжение, кВ

10 или 11

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50 или 60

Номинальный первичный ток, А:
ТШЛП-10- ТШЛПК-10- ТШЛ-10-I-1
ТШЛ-10- ТШЛК-10- ТШЛ-10-I-2


1000- 2000
2000- 3000- 4000-5000

Номинальный вторичный ток, А

1- 5

Число вторичных обмоток, шт.

2

Номинальный класс точности:
обмотка для измерений
обмотка для защиты


0,2- 0,2S- 0,5- 0,5S-
10Р

Номинальная вторичная нагрузка обмотки с коэффициентоммощности cos y = 0,8, В·А:
обмотка для измерений
обмотка для защиты



20
30

Кратность трехсекундного тока термической стойкости

35

Номинальная предельная кратность обмотки для защиты

25

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного


42
75

Габаритные размеры

Тип трансформатора

B , мм

C , мм

D , мм

D , мм

a , град

Масса, кг

Исполнение

ТШЛП-10- ТШЛПК-10-
ТШЛ-10-I-1

35

38

300

110

90

49

1
2

ТШЛ-10- ТШЛК-10-
ТШЛ-10-I-2

40

135

350

175

70

52

1
2

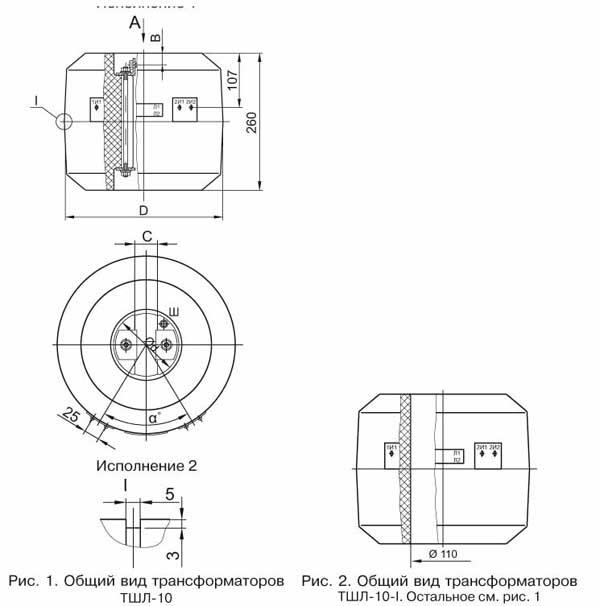

Чертеж

ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТШЛ-10 У3 И ТШЛ-10-I У3

Варианты обозначения:трансформатор ТШЛ10, ТШЛ10 - 1, ТШЛП10, ТШЛ10 - I , ТШЛК10, ТШЛПК10
