ВСТРОЕННЫЙ ТРАНСФОРМАТОР ТОКА ТВ-35-III, ТВ-35-IV, ТВ-35-V
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5280
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформаторы ТВ-35-III, ТВ-35-IV, ТВ-35-V предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления вустановках переменного тока частоты 50 или 60 Гц. Трансформаторы встраиваются в масляные выключатели (С-35, МКП-35, ВТ-35) или силовые трансформаторы.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы могут работать в среде масла или смеси воздуха с масломпри климатических условиях:
-
температура окружающего воздуха – от минус 45 C до плюс 40 C для исполнения «У», от минус 10 C до плюс 45 C для исполнения «Т», от минус 60 C до плюс 40 C для исполнения «ХЛ», «УХЛ» и от минус 60 C до плюс 45 С дляисполнения »О»-
-
высота над уровнем моря не более 1000 м -
-
Для трансформаторов, встраиваемых в масляные выключатели (С-35, ВТ-35, МКП-35, температуратрансформаторного масла, окружающего трансформатор, не выше 90 C, длятрансформаторов, встраиваемых в силовые масляные трансформаторы, невыше 95 C.
ВСТРОЕННЫЙ ТРАНСФОРМАТОР ТОКА ТВ-35-III, ТВ-35-IV, ТВ-35-V
(для измерения и защиты)

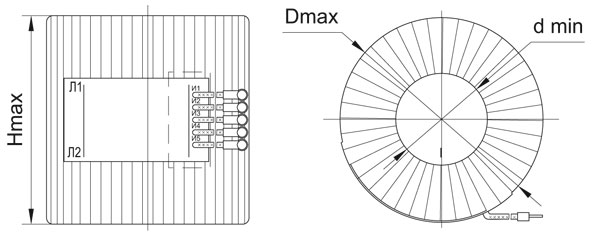

Габаритный чертеж:
Габаритные размеры:
|
Тип трансфор-матора
|
Номинальный первичный ток, А
|
Номиналь-ный вто-ричный ток, А
|
Размеры, мм
|
Масса
max, кг |
Климати-ческое исполне-ние
|
L, мм
|
||
|
D
max |
d
min |
H
max |
||||||
|
ТВ-35-III
|
200-1500
|
5
|
270
|
86
|
116
|
18
|
У2
|
135±20
|
|
ТВ-35-IV
|
1200-3000
|
1 или 5
|
330
|
125
|
135
|
35
|
1350min
|
|
|
ТВ-35-V
|
300-2000
|
5
|
295
|
90
|
128
|
21
|
150±10
|
|
Технические характеристики:
|
Тип транс-фор-мато-ра
|
Вариант испол-нения
|
Номинальный ток, А
|
Вторичная нагрузка при cos φ-=0,8 в классе точности, В-А
|
Ток термичес-кой стой-кости, кА (крат-ность)
|
Номина-льная преде-льная крат-ность
|
Длите-льность протека-ния тока кз, с
|
||||
|
первич-ный
|
вторич-ный
|
0,5
|
1
|
3
|
10
|
|||||
|
ТВ-35-III
|
200/5***
|
75
|
5
|
-
|
-
|
-
|
20
|
25
|
-
|
4
|
|
100
|
-
|
-
|
-
|
20
|
-
|
|||||
|
150
|
-
|
-
|
20
|
-
|
5
|
|||||
|
200
|
-
|
-
|
20
|
-
|
9
|
|||||
|
300/5
|
100
|
-
|
-
|
-
|
20
|
-
|
||||
|
150
|
-
|
-
|
20
|
-
|
5
|
|||||
|
200
|
-
|
-
|
20
|
-
|
9
|
|||||
|
300
|
-
|
10
|
-
|
-
|
16
|
|||||
|
600/5
|
200
|
-
|
-
|
20
|
-
|
9
|
||||
|
300
|
-
|
10
|
-
|
-
|
16
|
|||||
|
400
|
-
|
20
|
-
|
-
|
12
|
|||||
|
600
|
10
|
-
|
-
|
-
|
30
|
|||||
|
1500/5
|
600
|
10
|
-
|
-
|
-
|
30
|
||||
|
750
|
30
|
-
|
-
|
-
|
20
|
|||||
|
1000
|
30
|
-
|
-
|
-
|
22
|
|||||
|
1500
|
30
|
-
|
-
|
-
|
16*
|
|||||
|
ТВ-35-IV
|
1200/5
|
600
|
5
|
-
|
30
|
-
|
-
|
50
|
25
|
4
|
|
800
|
30
|
-
|
-
|
-
|
30
|
|||||
|
1000
|
30
|
-
|
-
|
-
|
36
|
|||||
|
1200
|
30
|
-
|
-
|
-
|
41*
|
|||||
|
2000/5
|
1000
|
30
|
-
|
-
|
-
|
36
|
||||
|
1200
|
30
|
-
|
-
|
-
|
41*
|
|||||
|
1500
|
30
|
-
|
-
|
-
|
33*
|
|||||
|
2000
|
30
|
-
|
-
|
-
|
24*
|
|||||
|
3000/5
|
1200
|
30
|
-
|
-
|
-
|
41*
|
||||
|
1500
|
30
|
-
|
-
|
-
|
33*
|
|||||
|
2000
|
30
|
| ||||||||
