Установки конденсаторные высоковольтные типа УКРМ

Установки компенсации реактивной мощности типа УКРМ предназначены для компенсации реактивной мощности нагрузки потребителя в электрических сетях трехфазного переменного тока напряжением 6 кВ частотой 50 Гц.
Установки изготавливаются в напольном исполнении и предназначены для размещения в закрытых распределительных устройствах. Возможна установка на открытых промышленных площадках под навесом.
Возможно применение установок в подземных выработках шахт и рудников, допускающих применение электрооборудования в общепромышленном исполнении.

Структура условного обозначения

УКРМ-6,3-ХХХХ У3

УКРМ - установка компенсации реактивной мощности.
6,3 - номинальное напряжение, кВ.
ХХХХ - номинальная мощность, квар.
У3 - климатическое исполнение У и категория размещения 3 по ГОСТ 15150.

Установки компенсации реактивной мощности изготавливают для внутреннего рынка и поставки на экспорт в страны СНГ.

Условия эксплуатации

• высота над уровнем моря - не более 2000 м-
• относительная влажность окружающей среды до (80±2)% при температуре + 25 °С без конденсации влаги-
• вибрационные нагрузки в местах установки устройства должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1-
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию-
• рабочее положение в пространстве - вертикальное, допускается отклонение от вертикальной оси до 5°.

Функции

• защиту конденсаторов от перегрузки при повышении тока через конденсаторы свыше 130% номинального-
• отключение установки от сети при расширении стенок банок силовых косинусных конденсаторов-
• измерение тока в трех фазах установок-
• раздельную сигнализацию на установке о подаче на цепи управления напряжения 127 В, 6 кВ (установка включена), снятии напряжения 6 кВ (установка отключена), о срабатывании защиты от перегрузки и о расширении стенок банок конденсаторов.

Конструкция

Установки состоят из металлического шкафа, в котором размещены силовые косинусные конденсаторы, трансформаторы тока, аппаратура управления и защиты. Конструкция шкафов предусматривает двухстороннее обслуживание.
Общий вид, габаритные размеры и масса приведены на рисунке 1.
Установки допускают длительную работу при повышении действующего значения напряжения до 1,1 номинального и повышении действующего значения тока до 1,3 от тока, получаемого при номинальном напряжении и частоте, как за счет повышения напряжения, так и за счет высших гармоник или того и другого вместе.

Установки размещается в металлическом шкафу размером:

Возможно изготовление установок с другими параметрами (схемами) или в металлоконструкциях, с другими размерами.
Схема внешних подключений установки приведена на рисунке 2.

Технические характеристики

Масса не более 280 кг. Габаритные размеры указаны в мм .

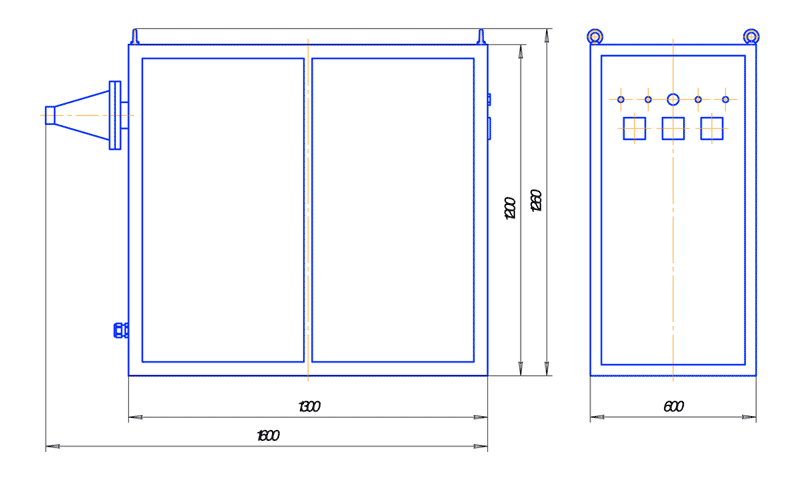

Рисунок 1 - Общий вид, габаритные размеры и масса установки УКРМ.

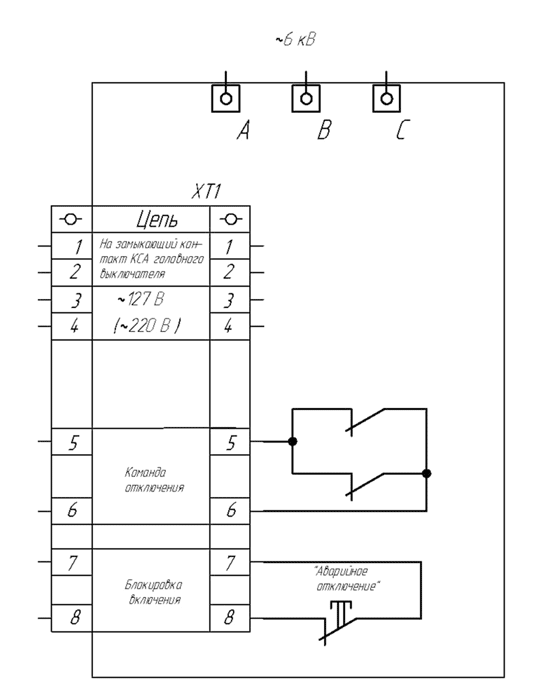

Рисунок 2 - Схема внешних соединений установки типа УКРМ-6,3-ХХХХ У3.

Гарантии изготовителя

Гарантийный срок эксплуатации установок - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки.
При поставке на экспорт гарантийный срок устанавливается 18 месяцев с момента проследования через государственную границу Украины.

Комплектность поставки

В комплект поставки входят:

• установка компенсации реактивной мощности типа УКРМ-
• эксплуатационная документация-
  • паспорт-
  • руководство по эксплуатации (по требованию заказчика).
