Широкополосные усилители SD1500

  • Широкополосные усилители SD1500
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
127-151-1877
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
  • Предназначены для работы в широкополосных телекоммуникационных и телевизионных кабельных сетях до 862 МГц.
  • Тип разъёмов «5/8'».
  • Все модели имеют встроенные аттенюатор, корректор АЧХ, межкаскадный корректор и контрольные отводы. возможна работа с любым частотным диапазоном прямого и обратного каналов.
  • Возможна работа с дистанционным, местным и комбинированным питанием, что обеспечивает гибкую организацию питания сети.
  • Выходные каскады выполнены по двухтактной схеме (Push-Pull) на GaAs транзисторах.
  • Сменные вставки обратного канала и выходного делителя.
  • Герметичный корпус для наружного применения.

Модельный ряд усилителей «SD1500»

  • SD1500 - сетевое питание
  • SD1510 - дистанционное питание переменным или постоянным током
  • SD1520 - комбинированное питание

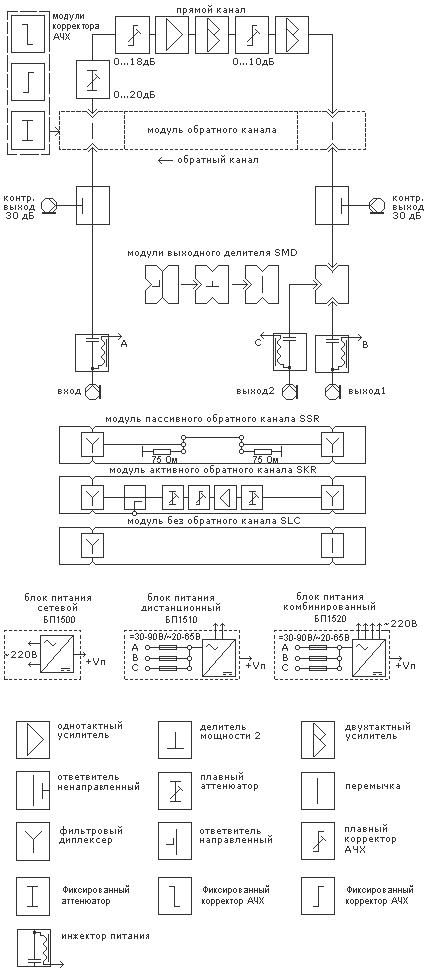

Структурная схема усилителя «SD1500»
Рис. 1. Структурная схема усилителя «SD1500»

Технические характеристики
  SD1500
Диапазон рабочих частот (прямой канал) 48-862 МГц
Коэффициент усиления 36±1 дБ
Неравномерность АЧХ ±0,75 дБ
Регулировка усиления встроенный плавный аттенюатор 20 дБ
Регулировка наклона АЧХ встроенный плавный корректор 18 дБ
Межкаскадная регулировка наклона АЧХ встроенный плавный корректор 10 дБ
Коэффициент шума не более 8 дБ
Максимальный выходной уровень
IMA III (В) - 60дБ(DIN 45004B) 124 дБмкВ
IMA II (В) - 60дБ(IMD2) 115 дБмкВ
Количество входов 1
Количество выходов 2(вставка)
Тип соединений:
вход/выход 5/8"
контрольные точки «F»
Затухание несогласованности со стороны входа/выхода 18 дБ (40 МГц) - 1,5 дБ/октаву
Потери на контрольных точках, типовое 30 дБ
Степень защиты по МЭК 529 IP64
Рабочий диапазон температур -20…+50 °С
Экранирование не менее 70 дБ
Переключение комбинированного источника автоматическое
Напряжение питания
-дистанционное, переменным током 20-65 В
-дистанционное, постоянным током 30-90 В
-от сети 187-250 В
Потребляемый ток при дистанционном питании без модуля SKR:
- 24 В 560 мА
- 42 В 290 мА
- 65 В 200 мА
Потребляемый ток при дистанционном питании c модулем SKR:
- 24 В 620 мА
- 42 В 330 мА
- 65 В 230 мА
Максимальный транзит тока:
вход/выход 6 А
вход блока питания 8 А
Потребляемая мощость при питании от сети не более 15 Вт
Габариты 230х120х110 мм
Масса 3 кг
