Широкополосные усилители SD2000

  • Широкополосные усилители SD2000
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
127-151-1873
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
  • Предназначены для работы в широкополосных телекоммуникационных и телевизионных кабельных сетях до 862 МГц.
  • Тип разъёмов «5/8'».
  • Все модели имеют встроенные аттенюатор и контрольные отводы. возможна работа с любым частотным диапазоном прямого и обратного каналов.
  • Возможна работа с дистанционным, местным и комбинированным питанием, что обеспечивает гибкую организацию питания сети.
  • Выходные каскады выполнены по двухтактной схеме (Push-Pull) на GaAs транзисторах.
  • Сменные вставки обратного канала, входного и межкаскадного корректора АЧХ, выходного делителя, АРУ.
  • Герметичный корпус для наружного применения.

Модельный ряд усилителей «SD2000»

  • SD2000 - сетевое питание
  • SD2010 - дистанционное питание переменным током
  • SD2020 - комбинированное питание

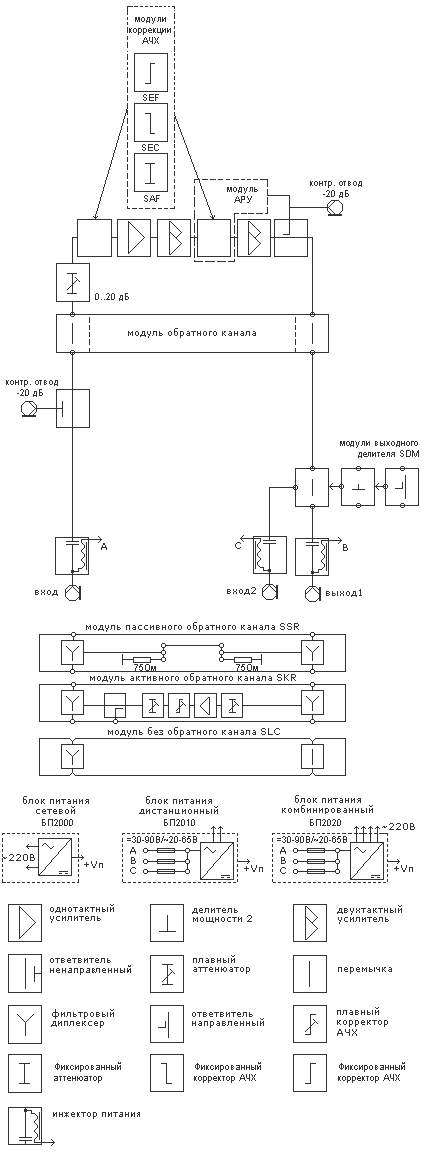

Структурная схема усилителя «SD2000»
Рис. 1. Структурная схема усилителя «SD2000»

Технические характеристики
  SD2000
Диапазон рабочих частот (прямой канал) 48-862 МГц
Коэффициент усиления 38±1 дБ
Неравномерность АЧХ ±0,75 дБ
Входной фиксированный корректор АЧХ сменный модуль (SEF, SEC, SAF, SCC)
Межкаскадный фиксированный корректор АЧХ сменный модуль (SEF, SEC, SAF, SCC)
Коэффициент шума не более 7 дБ
Максимальный выходной уровень
IMA III (В) - 60дБ(DIN 45004B) 128 дБмкВ
IMA II (В) - 60дБ(IMD2) 119 дБмкВ
Количество входов 1
Количество выходов 2
Тип соединений:
вход/выход 5/8"
контрольные точки «F»
Затухание несогласованности со стороны входа/выхода 18 дБ (40 МГц) - 1,5 дБ/октаву
Потери на контрольных точках, типовое 20 дБ
Степень защиты по МЭК 529 IP64
Рабочий диапазон температур -20…+50 °С
Экранирование не менее 70 дБ
Переключение комбинированного источника автоматическое
Напряжение питания
-дистанционное ~20-65 / =30-90 В
-от сети 187-250 В
Максимальный транзит тока:
вход/выход 6 А
вход блока питания 4 А
Потребляемая мощость при питании от сети не более 15 Вт
Габариты 230х120х110 мм
Масса 3 кг
