Установка сухих испытаний промышленной частоты АСИ-25

Назначение и описание:

Установка сухих испытаний АСИ-25 предназначена для испытания синусоидальным напряжением изолированных жил кабелей, проводов, шнуров и защитных шлангов на проход как в процессе наложения изоляции и защитного шланга поверх металлической оболочки, так и при контрольной перемотке.
Используется только для испытания жил для которых по нормативно-технической документации требуется испытание переменным напряжением промышленной частоты!
Установка позволяет обнаруживать как открытые видимые) сквозные дефекты (каналы, трещины и т. п.), так и скрытые сквозные дефекты в изоляции.

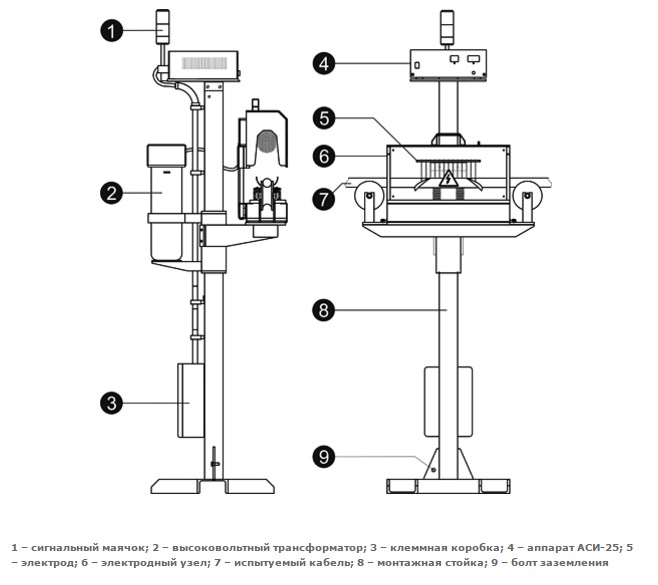

Конструктивно состоит из аппарата АСИ-25, работающего совместно с внешним высоковольтным трансформатором, и электродного узла типа ЭШУ, размещенных на монтажной стойке.

• Диапазон выходного напряжения 1...25 кВ
• Частота выходного напряжения 50 Гц
• Форма выходного напряжения - синусоида
Функции устройства:

• Плавная установка испытательного напряжения
• Индикация величины испытательного напряжения
• Звуковая и световая сигнализация при пробое изоляции испытуемого изделия
• Цифровая индикация числа пробоев
• Возможна работа в составе комплекса системы мониторинга и контроля
Комплектация
В комплект поставки установки входят аппарат АСИ-25, высоковольтный трансформатор, электродный узел ЭШУ, устройством световой и звуковой сигнализации. Все узлы смонтированы на монтажной стойке, которая снабжена направляющими роликами.




Технические характеристики:
