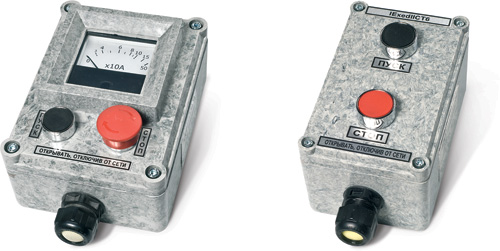

Посты управления взрывозащищенные типа ПУВ

Посты управления взрывозащищенные типа ПУВ (в дальнейшем «посты») предназначены для дистанционного и местного управления электроприводами машин и механизмов в стационарных технологических установках, для сигнализации режимов работы этих механизмов, а также оперативного наблюдения за текущей нагрузкой подключенных токоприемников.

Посты выполнены с маркировкой взрывозащиты 1ЕхеdIIСТ6 по ГОСТ 12.2.020 (ГОСТ Р 51330.0) и предназначены для эксплуатации во взрывоопасных зонах предприятий химической, газовой и нефтяной промышленности согласно гл. 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок» (ПУЭ), гл. 4 НПАОП 40.1-1.32-01 «Правил устройства электроустановок. Электрооборудование специальных установок» и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Структура условного обозначения

ПУВ-Х-ХХ ХХ
ПУВ - пост управления взрывозащищенный.
Х - габариты поста 1, 2, 3.
ХХ - номер стандартного модуля.
ХХ - климатическое исполнение У, УХЛ (ХЛ), ОМ, Т и категория размещения 1, 2, 3, 4, 5 по ГОСТ 15150.

При заказе постов неотъемлемой частью заказа явля-ется заполненный опросный лист, форма которого приведена в информлистке.

Посты управления взрывозащищенные изготавливают для внутреннего рынка и поставки на экспорт в страны СНГ.

Условия эксплуатации

• Высота над уровнем моря - не более 2000 м-
• температура окружающего воздуха:
  &bull- от -?40 до +?40 °С - для климатического исполнения У-
  &bull- от -?60 до +?40 °С - для климатического исполнения УХЛ (ХЛ)-
  &bull- от -?40 до +?45 °С - для климатического исполнения ОМ-
  &bull- от -?10 до +?50 °С - для климатического исполнения Т-
• относительная влажность окружающей среды до (98±2)% при температуре +?25 °С без конденсации влаги-
• вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1-
• рабочее положение в пространстве - вертикальное, допускается отклонение от вертикальной оси до 15°.

Функции

Посты, в зависимости от типоисполнения, обеспечивают:

• дистанционное и местное управление электроприводами машин и механизмов в стационарных технологических установках-
• сигнализацию режимов работы этих меха-низмов-
• оперативное наблюдение за текущей нагрузкой подключенных токоприемников.

Конструкция

Посты конструктивно представлены в виде одиночных типовых модулей с набором определенных функциональных элементов и могут быть выполнены в оболочках трех габаритов, указанных на рисунке 1.

При заказе пост выбирается согласно структуре условного обозначения, с обязательным заполнением опросного листа, где приведены типоисполнения модулей постов. Форма опросного листа приведена ниже.

По согласованию с заказчиком пост, отличающийся от приведенных в опросном листе, может быть выполнен индивидуально, согласно электрической схеме заказчика.

Посты могут набираться из отдельных модулей и монтироваться на одном основании. Оболочки модулей соединены между собой винтами через прокладки. Для проведения внутреннего монтажа в местах соединения оболочек имеются проходные отверстия. Типы, количество и размещение модулей в постах определяются заказчиком.

Посты представляют собой оболочки коробчатой формы, выполненные из прессматериала, обладающего высокой степенью механической прочности. Между корпусом и крышкой установлены резиновые уплотнения, которые обеспечивают повышенную защиту постов от внешних воздействий окружающей среды.

В оболочках постов могут быть установлены следующие функциональные элементы: кнопки «ПУСК», «СТОП», «СТОП» с фиксацией («АВАРИЙНЫЙ СТОП»)- переключатели на два или три положения- светодиодные индикаторы режимов работы токоприемников- переменный резистор- наборные контактные зажимы для подключения проводов с медными или алюминиевыми жилами сечением до 2,5 мм2, а также кабельные вводы с маркировкой взрывозащиты EExe.

В качестве кнопок и переключателей в постах применяются блоки контактные взрывозащищенные типа БКВ или контактные элементы и переключатели управления фирмы «R. STAHL».

По требованию заказчика модули постов могут иметь наружный и внутренний зажимы заземления.

Для ввода кабеля в постах применяются кабельные вводы с условным диаметром от 5 до 25 мм.

На крышке поста обязательно располагаются таблички с указанием маркировки взрывозащиты и предупредительной надписью «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».

Оперативные надписи на табличках толкателей, рукояток переключателей, световых индикаторов выполняются по требованию заказчика.

Защита постов от пыли и влаги осуществляется прокладками, шнурами резиновыми и кольцами уплотнительными.

Посты управления относятся к взрывозащищенному электрооборудованию группы II с уровнем взрывозащиты «взрывозащищенное электрооборудование» и маркировкой взрывозащиты 1ExedIICT6.

Оболочка поста выполнена из материала, обладающего высокой степенью механической прочности с поверхностным электрическим сопротивлением не более 109 Ом и степенью защиты от внешних воздействий IР65 по ГОСТ 14254, ГОСТ 22782.0 (ГОСТ Р 51330.0).

В качестве светосигнальной аппаратуры применяются лампы сигнальные светодиодные с утопленным излучателем, рассчитанные на номинальное напряжение 24 V AC/DС и 24, 230 V АС со степенью защиты от внешних воздействий IP67.

Применяемый амперметр является безопасным в части воздействия термических и динамических нагрузок, так как имеет неподвижную катушку и питается током до 5 А через трансформатор тока, установленный за пределами взрывоопасной зоны.

Посты устойчивы к динамическому воздействию пыли и песка, содержащихся в атмосфере типа I или II, для климатического исполнения У, УХЛ (ХЛ) и типа III для климатического исполнения ОМ, Т по ГОСТ 15150.

Посты устойчивы к воздействию солнечного излучения.

Посты климатического исполнения ОМ устойчивы к воздействию соляного тумана.

Технические характеристики

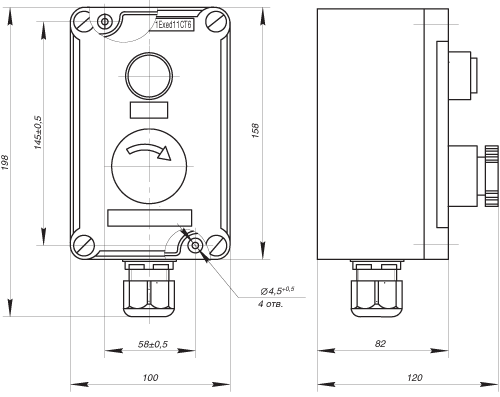

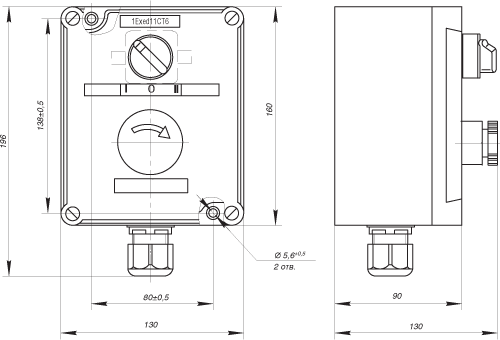

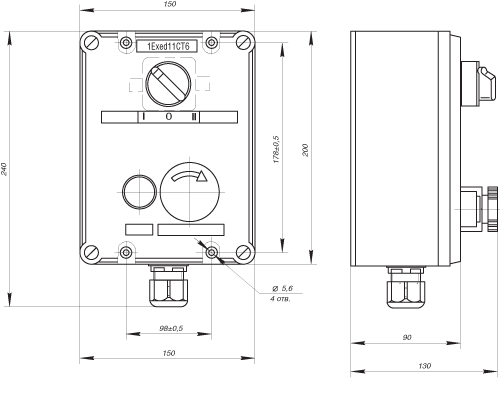

Общий вид, габаритные размеры (мм) и масса постов первого, второго и третьего габаритов (ПУВ-1, ПУВ-2, ПУВ-3)

Масса ПУВ-1 не более 1 кг

Масса ПУВ-2 не более 3 кг

Масса ПУВ-3 не более 3 кг

Гарантии изготовителя

Гарантийный срок - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки.

При поставке на экспорт гарантийный срок устанавливается 18 месяцев с момента проследования через государственную границу Украины.

Комплектность поставки

В комплект поставки входят:

• пост ПУВ
• паспорт (поставляется на 10 постов одного типоисполнения)
• руководство по эксплуатации (по требованию заказчика).
