Вводсъемного типа 10 кВ ВСТА-10/2000 УХЛ1 применяетсяв силовых трансформаторах для присоединения обмоток к проводникамвнешних электрических сетей, находящихся на открытом воздухе илив закрытых шинных системах, в условиях умеренно- холодного климата,где окружающая среда невзрывоопасна и не содержит токопроводящейпыли, агрессивных газов и паров в концентрациях, разрушающих электротехническийфарфор и глазурь.
Ввод состоит из фарфорового изолятора, через внутреннееотверстие которого продет и герметично закреплен в нем медный токоведущийстержень. Токоведущий стержень имеет верхний контакт для подсоединенияк внешним электрическим сетям и нижний для подсоединения к отводамобмотки. Устанавливать вводы на крышке или стенке бака трансформаторадопускается с наклоном от вертикали до 90 градусов. Внутренняя полостьвводов, установленных на трансформаторах, заполнена маслом и всегда находитсяпод незначительным избыточным давлением, создаваемым уровнем маслав расширителе. Верхние и нижние контакты покрыты оловом.
По способу подсоединения к отводу обмотки ввод ВСТА-10/2000 УХЛ 1выпускается в следующем исполнении:

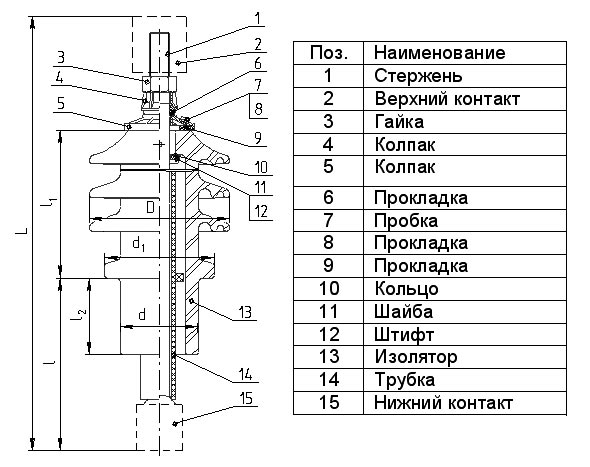

Габаритные размеры:
Тип ввода
|
L, мм
|
l, мм
|
l1, мм
|
l2, мм
|
D, мм
|
d, мм
|
d1, мм
|
Трансформаторный вводВСТА-10/2000 УХЛ 1 |
790
|
240
|
195
|
90
|
185
|
126
|
176
|

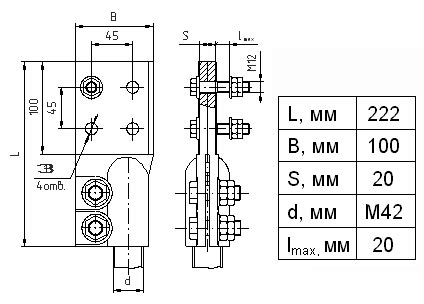

Верхние контакты:

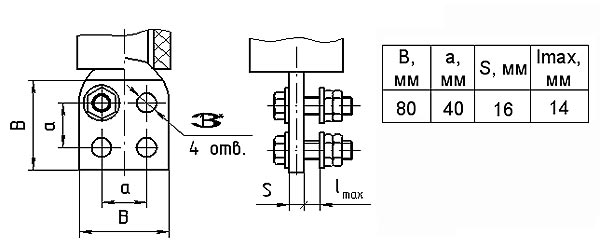

Нижние контакты:
Технические характеристики:
Наименование параметра
|
Показатель
|
Класс напряжения, кВ |
10
|
Номинальный ток, А |
2000
|
Масса, кг. |
24,8
|
Варианты обозначения: Ввод трансформаторныйВСТА10/2000 УХЛ1, ВСТА-10/2000УХЛ1, ВСТА10/2000УХЛ1
