Высоковольтный ввод 10 кВ ВСТА-10/400 УХЛ1

Вводсъемного типа 10 кВ ВСТА-10/400 УХЛ1 применяетсяв силовых трансформаторах для присоединения обмоток к проводникамвнешних электрических сетей, находящихся на открытом воздухе илив закрытых шинных системах, в условиях умеренно- холодного климата,где окружающая среда невзрывоопасна и не содержит токопроводящейпыли, агрессивных газов и паров в концентрациях, разрушающих электротехническийфарфор и глазурь.
Ввод состоит из фарфорового изолятора, через внутреннееотверстие которого продет и герметично закреплен в нем медный токоведущийстержень. Токоведущий стержень имеет верхний контакт для подсоединенияк внешним электрическим сетям и нижний для подсоединения к отводамобмотки. Устанавливать вводы на крышке или стенке бака трансформаторадопускается с наклоном от вертикали до 90 градусов. Внутренняя полостьвводов, установленных на трансформаторах, заполнена маслом и всегда находитсяпод незначительным избыточным давлением, создаваемым уровнем маслав расширителе. Верхние и нижние контакты покрыты оловом.
По способу подсоединения к отводу обмотки ввод ВСТА-10/400 УХЛ 1выпускается в следующем исполнении:

• ВСТА-10/400-1 (разборное исполнение)
• ВСТА-10/400-2 (неразборное исполнение)

Высоковольтный ввод ВСТА-10/400 УХЛ1

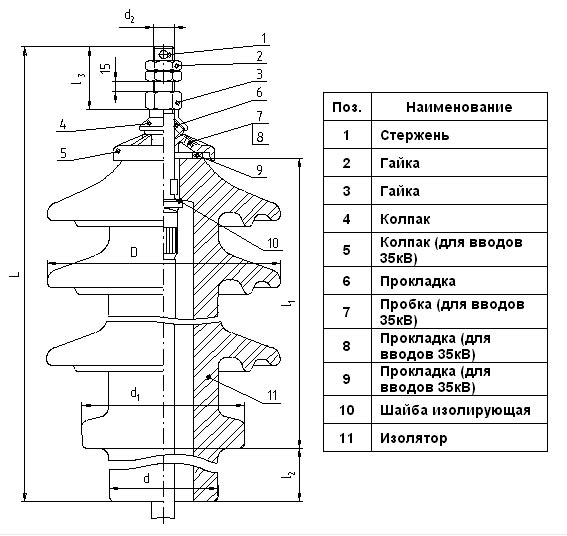

Габаритные размеры:

Технические характеристики:

Варианты обозначения: Ввод трансформаторныйВСТА10/400 УХЛ1, ВСТА-10/400УХЛ1, ВСТА10/400УХЛ1
