Ящики учета с рубильником ЯУР, ЯУРП

Ящики учёта с рубильником типа ЯУР и ЯУРП предназначены для приёма и учёта активной электроэнергии напряжением 380 В трёхфазного переменного тока частоты 50 Гц систем с глухозаземленной нейтралью, а также для защиты отходящей линии при перегрузках и токах короткого замыкания. В ящиках ЯУРП на вводе устанавливается перекидной рубильник для обеспечения питания от двух независимых источников.
Ящики учёта с рубильником типа ЯУР и ЯУРП изготавливаются одностороннего обслуживания и предназначены для установки на промышленных, общественных, коммунально-бытовых и других объектах третьей категории (для ЯУР) и второй категории (ЯУРП) энергоснабжения. Номинальный режим работы ящиков - продолжительный.
Ящики поставляются в комплекте со счётчиками электрической энергии (поверенными и готовыми к эксплуатации).
Шкафы изготавливаются по ТУ У 31.2-32566103-001:2007

Техническое описание
Номинальный ток до 630А. Номинальное напряжение переменного тока 380/220В. Частота 50 Гц. Степень защиты шкафа IP 31 или IP 54 по ГОСТ 14254-96.
Условия эксплуатации по ГОСТ15150-69: высота над уровнем моря до 2000 м- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию- рабочее значение температуры окружающего воздуха при эксплуатации без обогрева ящика от 0 °С до +40 °С, с отоплением от -25 °С до +40 °С- относительная влажность окружающего воздуха не более 98% при температуре 25 °С.
Рабочее положение в пространстве вертикальное, допустимое отклонение от вертикали до 5° в любую сторону.
Требования безопасности соответствуют ГОСТ12.2.007.0-75, ГОСТ22789-94, и требованиям "ПУЭ".

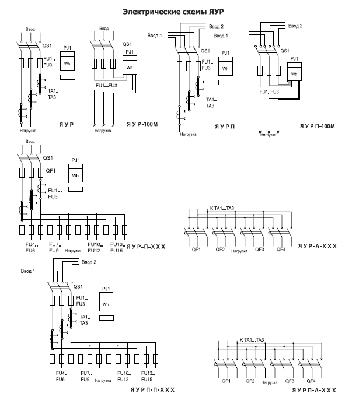

Структура условного обозначения

ЯУР X - X - XXX X - XX XX
1 2 3 4 5 6 7

1 - Ящик учёта с рубильником-
2 - Тип вводного рубильника: П - перекидной- по умолчанию - разрывной-
3 - Тип распределения:
А - на автоматических выключателях-
П - на предохранителях- (по умолчанию - 1 группа предохранителей)-
4 - Номинальный ток устройства: 100 - 100 А- 250 - 250 А- 400 - 400 А- 630 - 630А-
5 - Подключение счетчика:
М - счетчик прямого включения- по умолчанию - через трансформаторы тока-
6 - Степень защиты оболочки по ГОСТ 14254-96: 31 - IP31- 54 - Ip54-
7 - Климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89 - УЗ, У3.1.

Конструкция
Ящики изготавливаются навесного исполнения. Ящик состоит из оболочки бескаркасной конструкции. На крышке и дне оболочки предусмотрены съёмные люки. Внутрь оболочки устройств устанавливается панель (рама) с комплектующим оборудованием. В шкафах со степенью защиты IР54 дверь уплотнена резиновым шнуром. Имеется возможность уплотнения верхних и нижних люков. Конструкция оболочки обеспечивает вводи вывод питающих и отходящих линий как сверху, так и снизу в любой комбинации. Дверь запирается замком. Для безопасной установки и замены счётчика установлен рубильник, при отключении которого происходит одновременное снятие напряжения со всех фаз. В ящиках установлена испытательная колодка типа КИ, которая обеспечивает закорачивание вторичных цепей трансформаторов тока(ТА1...ТА3), отключение токовых цепей счётчика и цепей напряжения в каждой фазе счётчиков при их замене, а также включение эталонного счётчика без отсоединения проводов и кабелей. Конструкция коробки КИ обеспечивает возможность её опломбирования. По требованию заказчика на вводах устройства могут быть установлены ограничители перенапряжения класса В. Монтаж ящиков универсален и осуществляется как с помощью крепёжных кронштейнов так и с помощью анкеров, укрепляемых через отверстия в задней стенке (в потай).
