Трансформатор ЗНОЛ.06-15 УЗ предназначен для установкив комплектные распределительные устройства (КРУ) внутренней установкиили другие закрытые распределительные устройства (ЗРУ), а также длявстраивания в токопроводы турбогенераторов и служит для питания цепейизмерения, автоматики, сигнализации и защиты в электрических установкахпеременного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.Допускается длительная эксплуатация трансформатора как силового. Приэтом мощность, отдаваемая трансформатором, не должна превышать предельнуюмощность, и нагрузка должна подключаться к основной вторичной обмотке.
Трансформатор изготавливается в климатическом исполнении "У" или "Т" категори и размещения 3 по ГОСТ 15150
Условия работы:
Технические характеристики:
Наименование параметра |
ЗНОЛ.06-15УЗ |
Класс напряжения, кВ |
15 |
Наибольшее рабочее напряжение, кВ |
17,5 |
Номинальное напряжение первичной обмотки,В |
13800/Ц3 |
Номинальное напряжение осн. вторичнойобмотки, В |
100/Ц3 |
Номинальное напряжение доп. вторичнойобмотки, В |
100/Ц3 или 100 |
Номинальная мощность, В-А, в классеточности: |
|
Номинальная мощность доп. вторичной обмотки в классеточности 3, В-А |
300 |
Предельная мощность вне класса точности,В-А |
630 |
Схема и группа соединения |
1/1/1-0-0 |
Номинальная частота, Гц |
50 или 60 |
Испытательное напряжение, кВ: |
|

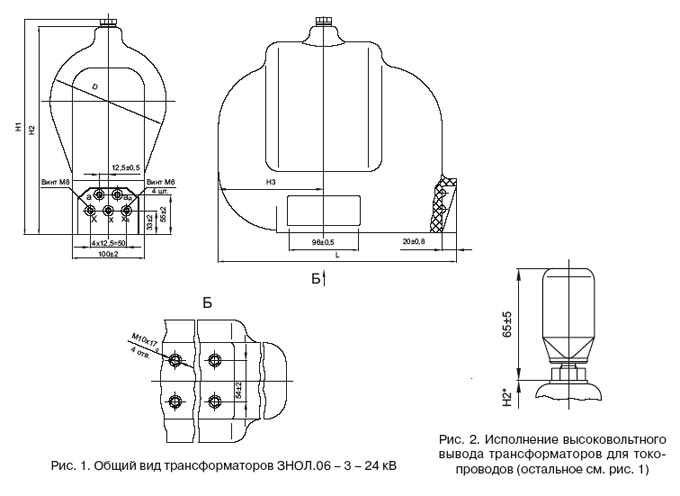

Чертеж:
Габаритныеразмеры:
Наименование трансформатора
|
H1, мм
|
H2, мм
|
H3, мм
|
D, мм
|
L, мм
|
L1, мм
|
Масса, кг.
|
Трансформатор ЗНОЛ.06-15УЗ |
314
|
303
|
153
|
195
|
328
|
105
|
29,5
|
Варианты обозначения: трансформатор ЗНОЛ.06-15УЗ,ЗНОЛ06-15 УЗ, ЗНОЛ-06-15УЗ
