ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ.06-6 УЗ
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5297
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформатор ЗНОЛ.06-6 УЗ предназначен для установки в комплектные распределительные устройства (КРУ) внутренней установкиили другие закрытые распределительные устройства (ЗРУ), а также длявстраивания в токопроводы турбогенераторов и служит для питания цепейизмерения, автоматики, сигнализации и защиты в электрических установкахпеременного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.Допускается длительная эксплуатация трансформатора как силового. Приэтом мощность, отдаваемая трансформатором, не должна превышать предельнуюмощность, и нагрузка должна подключаться к основной вторичной обмотке.
Трансформатор изготавливается в климатическом исполнении "У" или "Т" категори и размещения 3 по ГОСТ 15150
Условия работы:
- высота над уровнем моря не более 1000 м -
- температура окружающей среды: при эксплуатации –от минус 45 С до плюс 50 С-
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров вконцентрациях, разрушающих металлы и изоляцию-
- рабочее положение – любое.
Технические характеристики:
|
Наименование параметра |
ЗНОЛ.06-6УЗ |
|
Класс напряжения, кВ |
6 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
|
Номинальное напряжение первичной обмотки,В |
6000/Ц3 |
|
Номинальное напряжение осн. вторичнойобмотки, В |
100/Ц3 |
|
Номинальное напряжение доп. вторичнойобмотки, В |
100/Ц3 или 100 |
|
Номинальная мощность, В-А, в классеточности: |
|
|
Номинальная мощность доп. вторичной обмотки в классеточности 3, В-А |
200 |
|
Предельная мощность вне класса точности,В-А |
400 |
|
Схема и группа соединения |
1/1/1-0-0 |
|
Номинальная частота, Гц |
50 или 60 |
|
Испытательное напряжение, кВ: |
|

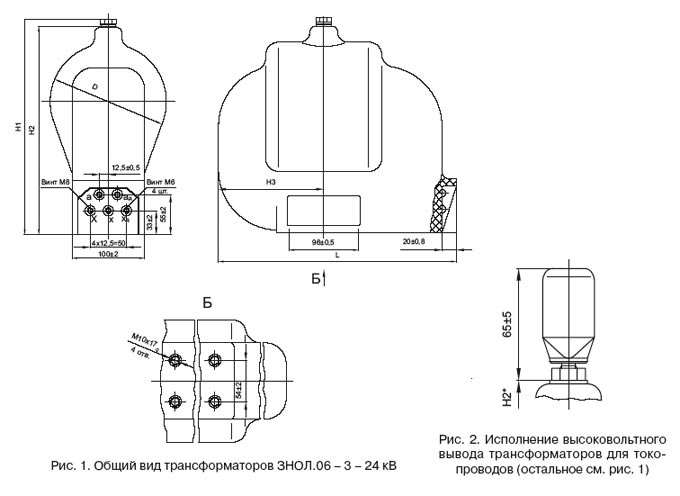

Чертеж:
Габаритныеразмеры:
|
Наименование трансформатора
|
H1, мм
|
H2, мм
|
H3, мм
|
D, мм
|
L, мм
|
L1, мм
|
Масса, кг.
|
| Трансформатор ЗНОЛ.06-6УЗ |
298
|
287
|
153
|
160
|
328
|
105
|
26,5
|
Варианты обозначения: трансформатор ЗНОЛ.06-6УЗ,ЗНОЛ06-6 УЗ, ЗНОЛ-06-6УЗ
