ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ-10 III

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
134-271-5314
Цена с НДС:
Цена по-запросу
Описание

Трансформатор ЗНОЛ-10 III предназначен для установкив открытые распределительные устройства и служит для питания цепейизмерения, автоматики, сигнализации и защиты в электрических установкахпеременного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.Допускается длительная эксплуатация трансформатора как силового. Приэтом мощность, отдаваемая трансформатором, не должна превышать предельнуюмощность, и нагрузка должна подключаться к основной вторичной обмотке.Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категорииразмещения 1 по ГОСТ 15150.

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающего воздуха - от -60 С до+50С -
  • окружающая среда невзрывоопасная, не содержащая агрессивныхгазов и паров в концентрациях, разрушающих металлы и изоляцию-
  • рабочее положение – вертикальное-
  • Длина пути утечки - III по ГОСТ 9920.

Технические характеристики:

Наименование параметров

ЗНОЛ-10-III

Класс напряжения, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальное напряжение первичной обмотки, В

10000/Ц3
10500/Ц3

Номинальное напряжение основной вторичной обмотки,В

100/Ц3

Номинальное напряжение дополнительной вторичнойобмотки, В

100/Ц3 или 100

Номинальная мощность с коэффициентом мощности активно-индуктивнойнагрузки 0,8, В-А, в классе точности:
0,2
0,5
1
3

50
75
150
300

Номинальная мощность дополнительной вторичной обмоткис коэффициентом мощности активно-индуктивной нагрузки 0,8 в классеточности 3, В-А

300

Предельная мощность вне класса точности, В-А

630

Схема и группа соединения обмоток

1/1/1-0-0

Номинальная частота, Гц

50 или 60

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного

42
75
90

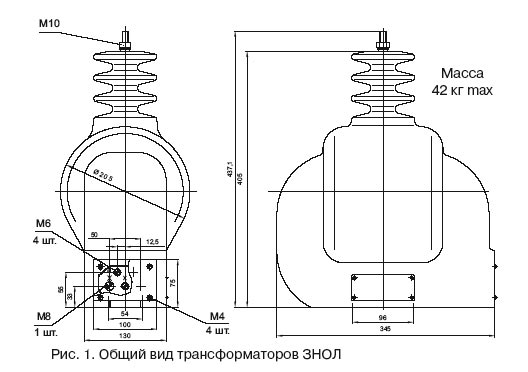

Чертеж:

ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ-10 III

Варианты обозначения: трансформатор ЗНОЛ10III, ЗНОЛ10III, 3НОЛ-10
