ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛП-10

  • ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛП-10
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
134-271-5303
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Трансформатор ЗНОЛП-10 предназначен для установки в комплектные устройства (КРУ), токопроводы и служит для питания цепейизмерения, защиты, автоматики, сигнализации и управления в электрическихустановках переменного тока частоты 50 или 60 Гц в сетях с изолированнойнейтралью.
Трансформатор изготавливается в климатическом исполнении "У" и "Т" категори и размещения 2 по ГОСТ 15150.

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • окружающая среда невзрывоопасная, не содержащая агрессивныхгазов и паров в концентрациях, разрушающих металлы и изоляцию-
  • рабочее положение – любое.

Технические характеристики:

Наименование параметров

ЗНОЛП-10

Класс напряжения, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальное напряжение первичной обмотки, В

10000/Ц3
10500/Ц3
11000/Ц3

Номинальное напряжение основной вторичной обмотки,В

100/Ц3

Номинальное напряжение дополнительной вторичнойобмотки, В

100/Ц3 или 100

Номинальная мощность основной вторичной обмотки,В-А:
В классе точности:
0,2
0,5
1
3




50
75
150
300

Номинальная мощность дополнительной вторичной обмоткив классе точности 3, В-А

300

Предельная мощность вне класса точности, В-А

630

Схема и группа соединения обмоток

1/1/1 – 0 – 0

Номинальная частота, Гц

50 или 60

Сопротивление резистора в составе предохранительногозащитного устройства, Ом

13

Номинальная мощность резистора, Вт

0,25

Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса
грозового импульса срезанного


42
75
90

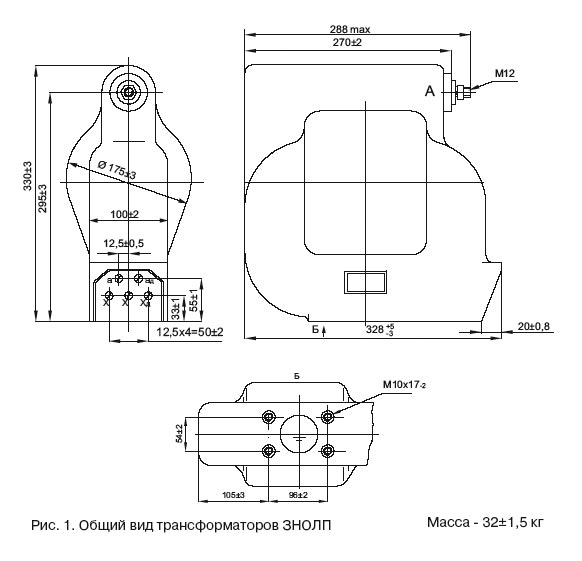

Чертеж:

ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛП-10

Варианты обозначения: трансформатор ЗНОЛП10
