ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ-6 III
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5313
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформатор ЗНОЛ-6 III предназначен для установкив открытые распределительные устройства и служит для питания цепейизмерения, автоматики, сигнализации и защиты в электрических установкахпеременного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.Допускается длительная эксплуатация трансформатора как силового. Приэтом мощность, отдаваемая трансформатором, не должна превышать предельнуюмощность, и нагрузка должна подключаться к основной вторичной обмотке. Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категорииразмещения 1 по ГОСТ 15150.
Условия работы:
- высота над уровнем моря не более 1000 м -
- температура окружающего воздуха - от -60 С до+50С -
- окружающая среда невзрывоопасная, не содержащая агрессивныхгазов и паров в концентрациях, разрушающих металлы и изоляцию-
- рабочее положение – вертикальное-
- Длина пути утечки - III по ГОСТ 9920.
Технические характеристики:
|
Наименование параметров |
ЗНОЛ-6-III |
|
Класс напряжения, кВ |
6 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
|
Номинальное напряжение первичной обмотки, В |
6000/Ц3 |
|
Номинальное напряжение основной вторичной обмотки,В |
100/Ц3 |
|
Номинальное напряжение дополнительной вторичнойобмотки, В |
100/Ц3 или 100 |
|
Номинальная мощность с коэффициентом мощности активно-индуктивнойнагрузки 0,8, В-А, в классе точности: |
|
|
Номинальная мощность дополнительной вторичной обмоткис коэффициентом мощности активно-индуктивной нагрузки 0,8 в классеточности 3, В-А |
200 |
|
Предельная мощность вне класса точности, В-А |
400 |
|
Схема и группа соединения обмоток |
1/1/1-0-0 |
|
Номинальная частота, Гц |
50 или 60 |
|
Испытательное напряжение, кВ: |
|

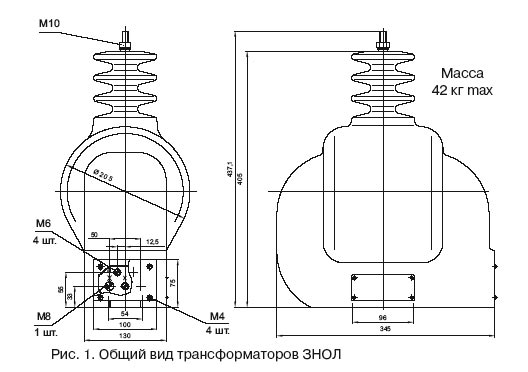

Чертеж:
Варианты обозначения: трансформатор ЗНОЛ6III, ЗНОЛ6III, 3НОЛ-6
