Регулятор с пилотным управлением TERVAL
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
123-34-434
Производитель:
Статус поставщика:
На правах представителя
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Технические характеристики
- Проектное давление - 19,2-
- Входное давление 0,5 - 16бар-
- Выходное давление 20 - 6000 мбар-
- Класс точности RG до 2,5-
- Рабочая температура - 10 °С … + 50 °С-
- Температура окружающей среды - 20 °С … + 60°С-
- Присоединение фланцы ANSI 150 RF или PN16-DN 50-65-80-100-
| Модель | TERVAL | TERVAL S |
|---|
| Размер (DN) | 50 | 65 | 80 | 100 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| Коэфф. Cg | 1706 | 2731 | 3906 | 5490 | 1667 | 2793 | 4099 | 5660 |
| Коэфф. Kg | 1796 | 2875 | 4112 | 5775 | 1755 | 2940 | 4315 | 5954 |
| Коэфф. K1 | 108 | 104 | 100 | 100 | 104 | 104 | 106 | 106 |

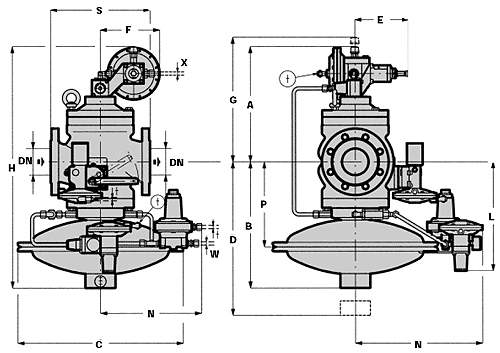

Габаритные размеры, мм
| DN | 50 | 65 | 80 | 100 |
|---|---|---|---|---|
| S* | 254 | 276 | 298 | 352 |
| A | 313 | 341 | 346 | 429 |
| B | 308 | 373 | 380 | 410 |
| C | 375 | 495 | 495 | 495 |
| D | 430 | 530 | 530 | 600 |
| E | 160 | 160 | 160 | 160 |
| F | 178 | 178 | 178 | 178 |
| G | 323 | 351 | 356 | 439 |
| H | 613 | 715 | 725 | 843 |
| L | 280 | 325 | 330 | 360 |
| M | 320 | 385 | 385 | 385 |
| N | 290 | 298 | 303 | 306 |
| P | 205 | 250 | 260 | 290 |
| x | De 10 x Di 8 | Пилотный выхлоп |
|---|---|---|
| t | De 10 x Di 8 | Импульсная линия за регулятором |
| w | De 10 x Di 8 | Ускоренный выхлоп |
