Барьеры искрозащиты типа БИЗ

  • Барьеры искрозащиты типа БИЗ
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
130-72-3405
Производитель:
ЧАО "ДИГ"
Статус поставщика:
На правах представителя
Сертификат:
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Барьеры искрозащиты типа БИЗ (в дальнейшем «барьеры») предназначены для обеспечения взрывозащищенности устройств управления, индикации и датчиков технологических параметров, предназначенных для использования в системах автоматического управления технологическими процессами химических, нефтеперерабатывающих и других промышленных предприятий со взрыво- и пожароопасными условиями производства.

Структура условного обозначения

БИЗ-Х-ХХ

БИЗ - барьер искрозащиты.
Х - количество каналов: 1- 2.
ХХ - напряжение питания 6…72 В.



Условия эксплуатации

  • высота над уровнем моря - не более 1000 м-
  • температура окружающего воздуха то - 20 до + 40 °С-
  • относительная влажность окружающей среды до (80±2)% при температуре + 25 °С без конденсации влаги.

Функции

Барьеры предназначены для обеспечения искробезопасности:

  • аналоговых сигналов, поступающих во взрывоопасную зону от цепей устройств автоматики (ЭВМ, контроллеры, аналоговые регуляторы), расположенных в безопасной зоне-
  • аналоговых сигналов, поступающих от датчиков из взрывоопасной зоны на входы устройств автоматики (ЭВМ, контроллеры, аналоговые регуляторы), расположенных в безопасной зоне-
  • дискретных сигналов, образуемых сухими контактами датчиков и реле, расположенных во взрывоопасной зоне-
  • дискретных сигналов, образуемых сухими контактами коммутационных аппаратов, расположенных в безопасной зоне.

Конструкция

Общий вид барьера, его габаритные размеры приведены на рисунке.

Конструктивно барьер выполнен в корпусах EG4, EG5 фирмы «Weidmuller», с возможностью установки на DIN-рейку.

Искробезопасные входные цепи барьеров имеют уровень взрывозащиты «ib» (взрывобезопасный) или «ia» (особовзрывобезопасный) в соответствии с ГОСТ 22782.5 для взрывозащищенного электрооборудования подгрупп IIА, IIВ, IIС. По способу защиты человека от поражения электрическим током блоки искрозащиты относятся к классу 01 по ГОСТ 12.2.007.0.

Некоторые принципиальные электрические схемы приведены на рисунке.

Технические характеристики

Наименование параметра

Значение параметра

При эксплуатации допускаются воздействия:

вибрации с частотой, Гц

амплитудой, мм

5…25

до 0,1

магнитных полей постоянного и переменного тока:

c частотой, Гц

c напряженностью любого направления и фазы, А/м

50±1

до 400

Степень защиты от внешних воздействий окружающей среды по ГОСТ 14254 присоединительные клеммы/корпус

IP20/IP54

Средний срок службы барьера, лет

12

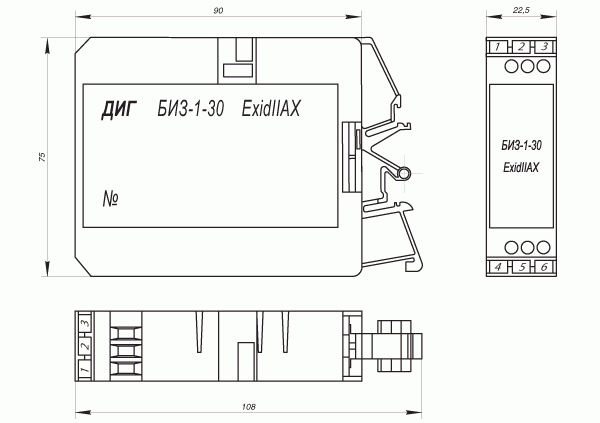

Общий вид, габаритные размеры (мм) барьера искрозащиты типа БИЗ

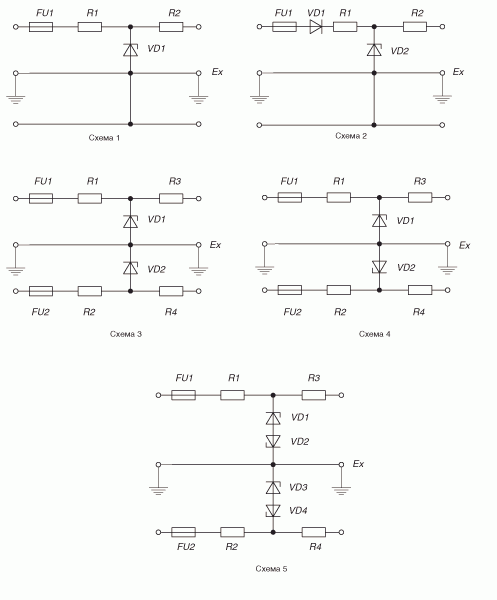

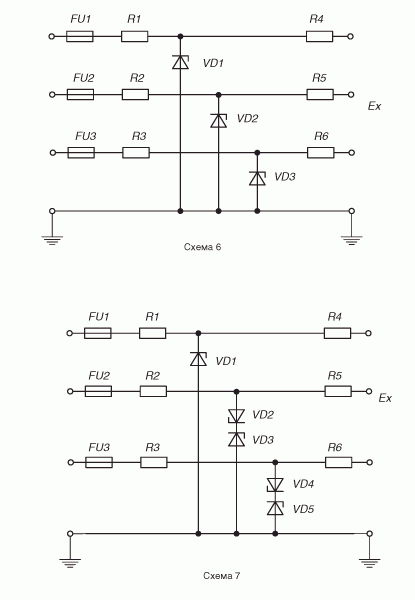

Примеры принципиальных электрических схем барьеров искрозащиты типа БИЗ



Гарантии изготовителя

Гарантийный срок - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки.

При поставке на экспорт гарантийный срок устанавливается 18 месяцев с момента проследования через государственную границу Украины.

Комплектность поставки

В комплект поставки входят:

  • барьер БИЗ-
  • эксплуатационная документация:
    • паспорт-
    • техническое описание и инструкция по эксплуатации (на один барьер или партию (до 20 шт.), поставляемых в один адрес).
