ИЗМЕРИТЕЛЬНО-УПРАВЛЯЮЩИЕ КОМПЛЕКСЫ "ФЛОУТЭК-ТМ" (с автономным питанием)

1. Комплексы могут использоваться для обслуживания объектов, удаленных от промышленной сети электропитания, и предназначены для коммерческого учета газов или неагрессивных жидкостей, в том числе горючих природных газов, газоконденсата и воды (далее - среда) путем измерений температуры, давления и объемного (массового) расхода и объема (массы) среды, прошедшей через трубопровод за заданный период времени, с приведением объемного расхода и объема среды к стандартным (нормальным) условиям.

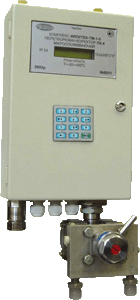

2. Комплексы модификаций "ФЛОУТЭК-ТМ-1-5" и "ФЛОУТЭК-ТМ-2-5" используются для измерений расхода по методу переменного перепада давления соответственно на стандартном сужающем устройстве и на осредняющей напорной трубке. Комплексы выполняются на базе преобразователя-корректора "ПК-4", который объединяет в одной конструкции цифровые измерительные преобразователи температуры, давления, дифференциального давления и вычислитель.
3. Комплексы модификаций "ФЛОУТЭК-ТМ-3-6" и "ФЛОУТЭК-ТМ-4-6" используются для измерений расхода или объема (массы) среды с помощью счетчиков, в том числе ротационных и турбинных газовых счетчиков ("ФЛОУТЭК-ТМ-3-6"), или расходомеров, в том числе кориолисовых, ультразвуковых и вихревых расходомеров ("ФЛОУТЭК-ТМ-4-6").
В состав комплексов входит преобразователь-корректор "ПК-3", который объединяет в одной конструкции цифровые измерительные преобразователи давления, температуры и вычислитель.
4. Комплексы могут работать в режиме передачи информации по запросу верхнего уровня и в автономном режиме.
5. Комплексы могут эксплуатироваться во взрывоопасных зонах открытых промышленных площадок и помещений, где возможно образование взрывоопасных смесей.
6. Эксплуатация комплексов допускается при температуре окружающего воздуха от минус 40 до плюс 60 °С.
7. Средний полный срок службы комплексов - не менее 10 лет.
8. Межповерочный интервал (проведение периодических испытаний) комплексов - один раз в два года.
9. Комплексы внесены в Государственный реестр средств измерительной техники, допущенных к применению в Украине, регистрационный № У1446-01, и в Российской Федерации, регистрационный № 22948-02.
10. Комплексы выпускаются серийно по техническим условиям ТУ У 33.3-22192141-003-2001.

1. Пределы допускаемой относительной погрешности:
- комплексов модификаций "ФЛОУТЭК-ТМ-1-5" и "ФЛОУТЭК-ТМ-2-5" при измерениях объемного (масового) расхода и объема (массы) среды (без учета составляющей, вносимой методическими погрешностями при использовании стандартного сужающего устройства или осредняющей напорной трубки в зависимости от погрешности встроенных в преобразователь-корректор "ПК-4" измерительных преобразователей температуры и давления и диапазонов изменения давления и перепада давления среды на указанных устройствах) составляют ........................................................................... - от ±0,3 до ±1,0 % -
- комплексов модификаций "ФЛОУТЭК-ТМ-3-6" и "ФЛОУТЭК-ТМ-4-6" при измерениях объемного (масового) расхода и объема (массы) среды (без учета погрешности счетчика или расходомера в зависимости от погрешностей встроенных в преобразователь-корректор "ПК-3" измерительных преобразователей температуры, давления и диапазона изменения давления среды) составляют .............................................................. - от ±0,3 до ±0,8 %.
2. Пределы допускаемой приведенной погрешности комплексов при измерениях верхнего пре- дела давления составляют: ......................................... ±0,075- ±0,10- ±0,15 или ±0,25 %.
3. Пределы допускаемой абсолютной погрешности комплексов при измерениях температуры составляют: ±0,5 °С или ±0,75 °С.
4. Комплексы обеспечивают установку (по заказу) верхних пределов измерений в диапазоне:
- для абсолютного (избыточного ) давления ..................... - от 160 кПа до 16 МПа-
- для дифференциального давления ................................. - от 1,0 до 250 кПа.
5. Диапазон измерений температуры - от минус 40 до плюс 100 °С.
6. Комплексы обнаруживают и запоминают не менее 8 000 отклонений от нормальной работы (нештатные ситуации), а также формируют и хранят в памяти преобразователя-корректора не менее 8 000 сообщений о вмешательствах в работу комплексов.
7. Длительность цикла измерений и вычислений, выполняемых комплексами, не превышает 1 с. Период обновления информации, формируемый комплексами, устанавливается по требованию пользователя в пределах от 5 до 30 с.
8. Объем памяти преобразователей-корректоров "ПК-3" и "ПК-4" позволяет хранить записи:
- месячных данных ........................................................... - за 15 последних лет-
- суточных данных ............................................................ - за 8 последних лет-
- часовых данных ............................................................. - за 4 последних года.
9. Комплексы обеспечивают обмен информацией с ПЭВМ верхнего уровня по телефонному коммутируемому каналу, выделенной двухпроводной линии, четырехпроводной линии громкоговорящей связи или по радиоканалу с использованием действующей системы GSM, спутниковой и транкинговой радиосвязи.
10. Электрическое питание комплексов осуществляется от двух литиевых батарей, имеющих номинальное выходное напряжение 3,6 В и установленных в корпусе преобразова- телей-корректоров "ПК-3" и "ПК-4".
Литиевые батареи обеспечивают сохранение измерительной информации и нормальную работу комплексов в течение не менее 5-ти лет.
Мощность, потребляемая комплексами, не превышает 15 мВт.
11. Габаритные размеры - не больше 360 x 210 x 100 мм.
12. Масса - не больше 6,5 кг.
13. Средний полный срок службы - не менее 12 лет.
