Аппарат контроля работы электродвигателей горных машин типа КОРД.У

Общие сведения

Аппарат типа КОРД.У предназначен для контроля работы и защиты электродвигателей горных машин и механизмов, а также для повышения безопасности их эксплуатации. Аппарат нашел широкое применение на проходческих и очистных комбайнах, конвейерах, буровых и погрузочных машинах, компрессорах, лебедках, маслостанциях и других машинах.
Для применения в шахте аппараты встраиваются во взрывозащищенные оболочки магнитных станций, пускателей и электроблоков горных машин.
Выходные цепи аппаратов позволяют их включение в искробезопасные цепи управления горными машинами.

Структура условного обозначения

КОРД.У.Х.YZS
КОРД.У - название аппарата по групповым Техническим условиям в унифицированном корпусе-
Х - вариант исполнения в зависимости от основных функций-
Y - типоразмер аппарата в зависимости от тока защищаемого электродвигателя-
Z - модификация аппарата в зависимости от наличия и типа температурной защиты-
S - подвариант исполнения аппарата в зависимости от дополнительных функций-
У5 - климатическое исполнение и категория размещения по ГОСТ 15150.

Условия эксплуатации

• температура окружающей среды от -5°С до +50°С-
• относительная влажность при температуре +32±2°С 98±2%.

Функции

Аппарат КОРД.У в зависимости от основных функций имеет четыре варианта исполнений (первая цифра в условном обозначении аппарата):

• КОРД.У1 - для защиты двигателя при опрокидывании и незавершившемся пуске-
• КОРД.У2 - для защиты двигателя при технологических перегрузках-
• КОРД.У3 - совмещает функции КОРД.У1 и КОРД.У2-
• КОРД.У4 - выполняет функции КОРД.У3 и дополнительно защиту при обрыве фазы питания двигателя.

Каждый вариант исполнения аппарата имеет 2 (два) (для КОРД.У4 - 3 (три) типоразмера в зависимости от тока защищаемого двигателя (вторая цифра в условном обозначении аппарата).

Каждый аппарат имеет 3 (три) модификации в зависимости от наличия и типа температурной защиты двигателя (третья цифра в условном обозначении аппарата).
Аппараты КОРД.У могут выполнять и дополнительные функции (четвертая цифра в условном обозначении аппарата).
При отсутствии температурной защиты и дополнительных функций цифры «0» в условном обозначении аппарата могут не отображаться.
Все исполнения аппаратов имеют модификации, обеспечивающие дополнительно температурную защиту (с контактным или позисторным термодатчиком), максимально-токовую защиту двигателя и питающего кабеля (для аппаратов КОРД.У.4), селективную (двухуровневую) защиту, контроль тока и индикацию перегрузки двигателя, выдачу информации о срабатывании аппарата и др.

Аппараты КОРД.У изготавливаются в следующих исполнениях:

1. Варианты исполнений по модификации КОРД.У.1 (защита электродвигателей при опрокидывании и незавершившемся пуске):
   КОРД.У.1.1 КОРД.У.1.2 без входа под термодатчик-
   КОРД.У.1.11 КОРД.У.1.21 с входом под контактный термодатчик-
   КОРД.У.1.12 КОРД.У.1.22 с входом под позисторный термодатчик.
2. Варианты исполнений по модификации КОРД.У.2 (защита электродвигателей при технологических перегрузках или контроль по току работы электродвигателя):
   КОРД.У.2.1 КОРД.У.2.2 без входа под термодатчик-
   КОРД.У.2.11 КОРД.У.2.21 с входом под контактный термодатчик-
   КОРД.У.2.12 КОРД.У.2.22 с входом под позисторный термодатчик.
3. Варианты исполнений по модификации КОРД.У.3 (защита электродвигателей при опрокидывании, незавершившемся пуске и технологических перегрузках):
   КОРД.У.3.1, КОРД.У.3.2 без входа под термодатчик-
   КОРД.У.3.11, КОРД.У.3.21 с входом под контактный термодатчик-
   КОРД.У.3.12, КОРД.У.3.22 с входом под позисторный термодатчик-
   КОРД.У.3.111, КОРД.У.3.211 с входом под контактный термодатчик и дополнительно с индикацией перегрузки и контролем тока двигателя-
   КОРД.У.3.121, КОРД.У.3.221 то же, но с входом под позисторный термодатчик-
   КОРД.У.3.112, КОРД.У.3.212 с входом под контактный термодатчик и дополнительно с селективной защитой-
   КОРД.У.3.122, КОРД.У.3.222 с входом под позисторный термодатчик и дополнительно с селективной защитой-
   КОРД.У.3.101, КОРД.У.3.201 дополнительно с индикацией перегрузки и контролем тока двигателя-
   КОРД.У.3.102, КОРД.У.3.202 дополнительно с селективной защитой.
4. Варианты исполнений по модификации КОРД.У.4 (защита электродвигателей при опрокидывании, незавершившемся пуске, технологических перегрузках и обрывах фаз питания):
   КОРД.У.4.1, КОРД.У.4.2, КОРД.У.4.3 без входа под термодатчик-
   КОРД.У.4.11, КОРД.У.4.21, КОРД.У.4.31 с входом под контактный термодатчик-
   КОРД.У.4.12, КОРД.У.4.22, КОРД.У.4.32 с входом под позисторный термодатчик-
   КОРД.У.4.103, КОРД.У.4.203, КОРД.У.4.303 дополнительно с защитой от потери производительности-
   КОРД.У.4.114, КОРД.У.4.214, КОРД.У.4.314 с входом под контактный термодатчик и дополнительно с максимально-токовой защитой-
   КОРД.У.4.124, КОРД.У.4.224, КОРД.У.4.324 с входом под позисторный термодатчик и дополнительно с максимально-токовой защитой-
   КОРД.У.4.105, КОРД.У.4.205, КОРД.У.4.305 -исполнения на базе микроконтроллера с дополнительными программируемыми функциями (по согласованию с заказчиком).

Конструкция

Конструктивно аппарат КОРД.У выполнен в виде электронного блока и трансформатора тока, встроенных в пластмассовый корпус и залитых герметизирующим компаундом. На корпусе аппарата установлены настроечные элементы, предназначенные для выбора необходимых защитных характеристик аппарата по току и по времени, а также светодиодные индикаторы режимов работы аппарата и двигателя. Предусмотрена возможность изготовления аппарата с трансформатором тока с окном 32-25 мм или 32-50 мм для мощных двигателей.

Технические характеристики

Особенности

В зависимости от токов защищаемых электродвигателей аппараты КОРД.У.1, КОРД.У.2, КОРД.У.3 имеют 2 типоразмера:

• 1-й типоразмер - на токи от 10 А до 100 А-
• 2-й типоразмер - на токи от 60 А до 260 А.

Аппараты КОРД.У.4 имеют 3 типоразмера:

• 1-й типоразмер - на токи от 5,5 А до 48 А-
• 2-й типоразмер - на токи от 14 А до 96 А-
• 3-й типоразмер - на токи от 32 А до 145 А.

По отдельному заказу потребителей аппарат КОРД.У.4 может быть изготовлен на токи до 450 А включительно.

Аппарат КОРД.У не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи с жилой защищаемого двигателя.

Выходные контакты позволяют включать аппарат непосредственно в искробезопасные цепи управления горных машин без промежуточных устройств.

Быстродействие и высокая чувствительность аппарата КОРД.У к перегрузкам позволяют защищать электродвигатель от перегрева даже в самых экстремальных условиях эксплуатации. При этом исключены ложные отключения при кратковременных перегрузках, не представляющие опасность для электродвигателя.

Гарантия изготовителя

Гарантийный срок - 24 месяца со дня поставки.

Срок службы - 10 лет.

Комплектность поставки

• аппарат КОРД.У-
• руководство по эксплуатации - паспорт (объединенный документ).

Примеры заказа

1. Защита двигателя с номинальным током 50 А от незавершившегося пуска, технологических перегрузок, заклинивания, с температурной защитой с контактным датчиком:
   Аппарат контроля работы электродвигателей горных машин КОРД.У.3.11.
2. Защита двигателя с номинальным током 350 А от незавершившегося пуска, технологического перегруза, заклинивания, обрыва фазы, с температурной защитой с позисторным датчиком, с максимально-токовой защитой:
   Аппарат КОРД.У.4.224 на ток 350 А.

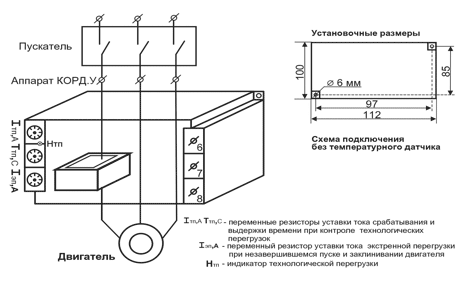

Монтаж аппарата КОРД.У

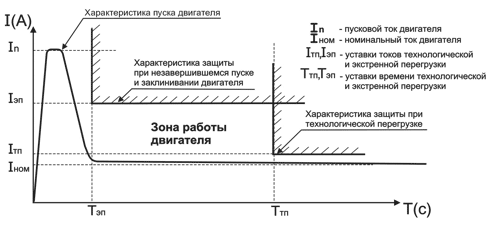

Токо-временные характеристики аппарата КОРД.У.3
