Аппарат защиты электродвигателей для насосных установок КОРД.У4.У5 типа АЗД 5

Аппарат КОРД.У4.У5 типа АЗД 5, далее именуемый «Аппарат АЗД 5», предназначен для комплексной защиты электродвигателей в тяжелых режимах эксплуатации и защиты насоса от потери производительности («сухого хода» насоса), а также для повышения их срока службы и безопасности эксплуатации.

Структура условного обозначения

КОРД.У4 - название аппарата по групповым Техническим условиям в унифицированном корпусе с многофазным контролем тока-
У5 - климатическое исполнение и категория размещения по ГОСТ 15150-
АЗД 5 - тип аппарата по выполняемым функциям.

Условия эксплуатации

• температура окружающей среды от -5°С до +50°С-
• относительная влажность при температуре +32±2°С 98±2%.

Функции

• защита двигателя при незавершившемся пуске-
• защита двигателя при технологических перегрузках-
• защита двигателя при заклинивании (опрокидывании)-
• защита двигателя при обрыве фазы питания-
• защита от холостого хода двигателя (защита насоса от потери производительности или «сухого хода»)-
• индикация технологических и экстренных перегрузок двигателя-
• индикация работы двигателя в режиме потери производительности (сухого хода насоса).

При комплектовании аппарата блоком индикации БИ 5 дополнительно обеспечиваются следующие функции:

• блокировка и деблокировка повторного пуска двигателя после срабатывания защиты-
• индикация причины срабатывания аппарата.

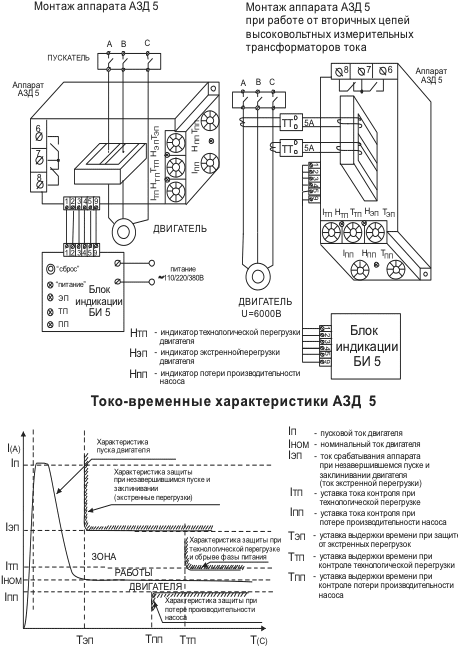

Конструкция

Конструктивно аппарат АЗД 5 выполнен единым блоком, в который входят датчики тока, электронная схема и исполнительный элемент, залитые герметизирующим компаундом.
На корпусе аппарата расположены потенциометры для настройки токо-временных защитных характеристик с учетом конкретных режимов работы защищаемых электродвигателей.

Технические характеристики

Диапазон мощности защищаемых двигателей, кВт	от 2,2 до 4000
Напряжение питания защищаемых двигателей, В	от 380 до 10000
Коммутационная способность выходных цепей управления контактором: максимальный ток, А максимальное напряжение, В	6 600
Габаритные размеры аппарата АЗД 3, мм, не более	160-110-110
Масса, кг, не более	2,7
Габариты блока индикации группового БИ 3, мм, не более	130-65-40
Масса блока индикации БИ 3, кг, не более	0,5

Особенности

Аппарат АЗД 5 имеет три типоразмера в зависимости от диапазона токов защищаемых электродвигателей:

• 1-й типоразмер - на токи от 4,8 А до 62 А-
• 2-й типоразмер - на токи от 20 А до 106 А-
• 3-й типоразмер - на токи от 39 А до 212 А.

По отдельному заказу потребителей аппарат может быть изготовлен на токи до 450 А включительно.
Аппарат АЗД 5 не требует отдельного источника питания, так как питание аппарата обеспечивается исключительно за счет индуктивной связи с жилами защищаемого двигателя. Аппарат АЗД 5 обеспечивает каждую защитную функцию с помощью отдельных одновременно действующих защитных характеристик, что существенно повышает надежность защиты электродвигателя за счет полной адаптации аппарата к защищаемому двигателю и его режимам работы.
Мощность выходных контактов аппарата АЗД 5 позволяет включать их непосредственно в цепи катушки контактора магнитного пускателя без промежуточных реле.

Гарантия изготовителя

Гарантийный срок - 24 месяца со дня поставки.
Срок службы - 10 лет.

Комплектность поставки

• аппарат АЗД 5-
• руководство по эксплуатации - паспорт (объединенный документ)-
• блок индикации БИ 5 (при заказе с блоком индикации).

Примеры заказа

1. Для защиты двигателя с номинальным током 60 А без блока индикации:
   Аппарат защиты электродвигателя АЗД 5 (2-й типоразмер).
2. Для защиты двигателя с номинальным током 350 А с блоком индикации:
   Аппарат защиты электродвигателя АЗД 5 с номинальным током 350 А с блоком индикации БИ 5.
