Модули оптотиристорные и комбинированные МТОТО4/3-40, МТОД4/3-40, МДТО4/3-40, МТОТО4/3-63, МТОД4/3-63, МДТО4/3-63, МТОТО4/3-80, МТОД4/3-80, МДТО4/3-80
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
131-10-7276
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Представляют собой комбинации тиристоров опторных (МТОТО), тиристора опторного и диода (МТОД), диода и тиристора оптронного (МДТО). Представлены следующими типоисполнениями:
- МТОТО4/3-40;
- МТОТО4/3-63;
- МТОТО4/3-80;
- МТОД4/3-40;
- МТОД4/3-63;
- МТОД4/3-80;
- МДТО4/3-40;
- МДТО4/3-63;
- МДТО4/3-80.
Предназначены для работы в цепях постоянного и переменного тока частотой до 500 Гц. Применяются в устройствах, требующих гальванической развязки силовых и управляющих цепей.

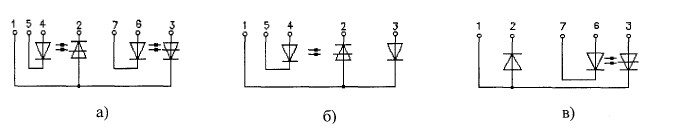

Схемы соединений элементов, соответсвующие приведенным типоисполнениям модулей:
а) МТОТО4/3-40; МТОТО4/3-63; МТОТО4/3-80;
б) МТОД4/3-40; МТОД4/3-63; МТОД4/3-80;
в) МДТО4/3-40; МДТО4/3-63; МДТО4/3-80.
Предельно допустимые значения параметров модулей оптотиристорных и комбинированных
| Параметр | Значение параметра | Условия установления норм на параметры | |||
| Обозначение | Наименование, единица измерения |
Тип модуля | |||
| МТОТО4/3-40 МТОД4/3-40 МДТО4/3-40 |
МТОТО4/3-63 МТОД4/3-63 МДТО4/3-63 |
МТОТО4/3-80 МТОД4/3-80 МДТО4/3-80 |
|||
| UDRM URRM |
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение, В,для класса: 4 5 6 7 8 9 10 11 12 |
400 500 600 700 800 900 1000 1100 1200 |
Т=1000С Импульс напряжения синусоидальный, однополупериодный, длительностью 10мс, частота 50 Гц |
||
| UDSM URSM |
Неповторяющееся импульсное напряжение в закрытом состоянии и неповторяющееся импульсное обратное напряжение, В |
1,12UDRM 1,12URRM |
|||
| UDWM URWM |
Рабочее импульсное напряжение в закрытом состоянии и рабочее импульсное обратное напряжение, В | 0,8UDRM 0,8URRM |
Т=1000С, Импульс напряжения синусоидальный, однополупериодный, длительностью 10мс, частота 50 Гц | ||
| UD UR |
Постоянное напряжение в закрытом состоянии и постоянное обратное напряжение, В | 0,6UDRM 0,6URRM |
Т=600С | ||
| IT(AV) IF(AV) |
Максимально допустимый средний ток в открытом состоянии и средний прямой ток, А | 40 | 63 | 80 | Т=600С. Импульс тока синусоидальный, однополупериодный, длительностью 10мс, частота 50 Гц |
| ITRMS IFRMS |
Действующий ток в открытом состоянии и действующий прямой ток, А | 63 | 100 | 125 | Т=1000С. Импульс тока синусоидальный, однополупериодный, длительностью 10мс, частота 50 Гц |
| ITSM IFSM |
Ударный ток в открытом состоянии и ударный прямой ток, кА, не менее | 1,37 | 1,60 | 1,65 | Т=250С. Импульс тока синосоидальный, однополупериодный, одиночный, длительностью 10мс. |
| 1,25 | 1,45 | 1,50 | Импульс тока синосоидальный, однополупериодный, одиночный, длительностью 10мс. | ||
| Uisol | Электричекая прочность изоляции между беспотенциальным основанием модуля и его выводами (действующее значение), В | 2000(для 4-8 кл.) | Напряжение синусоидальное. Частота 50 Гц. Время выдержки под напряжением - 60с. Выводы 1,2,3 закорочены между собой. | ||
| 2500(для 9-12 кл.) | |||||
| UiG | Электрическая прочность изоляции между основными выводами и выводами управляющих электродов, В, (действующее значение) | 2500 | Напряжение синусоидальное, частота 50 Гц. Время выдержки под напряжением - 60с. Выводы 1,2,3 модуля закорочены между собой. | ||
| Tjm | Температура перехода, 0С: максимально допустимое значение; |
100 | - | ||
| Tjmin | минимально допустимое значение; | минус 40 | |||
| Tstgm | Температура хранения, 0С: максимально допустимое значение; | 40 (для У2), 50 (для Т3) | |||
| Tstgmin | минимально допустимое значение; | минус 40 | |||
Характеристики и параметры оптотиристорных и комбинированных модулей
| Обозначение параметра | Наименование, единица измерения | Тип модуля | ||
| МТОТО4/3-40 МТОД4/3-40 МДТО4/3-40 |
МТОТО4/3-63 МТОД4/3-63 МДТО4/3-63 |
МТОТО4/3-80 МТОД4/3-80 МДТО4/3-80 |
||
| UTM UFM |
Импульсное напряжение в открытом состоянии и импульсное прямое напряжение, В, не более | 1,75 | ||
| UТ(TO) UTO |
Пороговое напряжение в открытом состоянии и пороговое напряжение, В | 1,1 | ||
| rT | Динамическое сопротивление, Ом | 0,0052 | 0,0033 | 0,0026 |
| IDRM IRRM |
Повторяющийся импульсный ток в закрытом состоянии и повторяющийся импульсный обратный ток, мА, не более | 6,0 | ||
| Qrr | Заряд обратного восстановления, мкКл | 120 | 150 | 175 |
| trr | Время обратного восстановления, мкс |
8,0 | 9,0 | 10,0 |
| Rthjc | Тепловое сопротивление, переход-корпус, 0С/Вт | 0,60 | 0,36 | 0,30 |
| tgd | Время задержки, мкс | 7 | ||
| tgt | Время включения, мкс | 15 | ||
| tq | Время выключения, мкс, не более | 100 | ||
| Ugd | Неотпирающее импульсное напряжение управления, В, не менее | 0,90 | ||
| UGTM | Отпирающее импульсное напряжение управления, В, не более | 2,0 | ||
| 3,0 | ||||
UGT |
Отпирающее постоянное напряжение управления, В, не более | 1,6 | ||
| 1,8 | ||||
| IGTM | Отпирающий импульсный ток управления, мА, не более | 250 | ||
| 600 | ||||
| IGT | Отпирающий постоянный ток управления, мА, не более | 80 | ||
Характеристики и параметры модулей с охладителем О127
| Обозначение параметра | Наименование, единица измерения | Тип модуля | Условия установления норм и параметры | ||
| МТОТО4/3-40 МТОД4/3-40 МДТО4/3-40 |
МТОТО4/3-63 МТОД4/3-63 МДТО4/3-63 |
МТОТО4/3-80 МТОД4/3-80 МДТО4/3-80 |
|||
| Охладитель О127 | |||||
| ITAV IFAV |
Средний ток в открытом состоянии и средний прямой той, А | 30 21 13 9 |
38 25 14 10 |
41 27 15 11 |
Естественное охлаждение Т=400С. Ток синусоидальный. Частота 50 Гц. В проводящем состоянии находится: 1 элемент 2 элемента 4 элемента 6 элементов |
| Rthja | Тепловое сопротивление переход - среда, 0С/Вт | 1,50 2,30 3,90 5,50 |
1,26 2,06 3,66 5,26 |
1,20 2,00 3,60 5,20 |
В проводящем состоянии находится: 1 элемент 2 элемента 4 элемента 6 элементов |
| Rthch | Тепловое сопротивление корпус-контактная поверхность, 0С/Вт | 0,1 | Естественное охлаждение. Постоянный ток. | ||
Характеристики и параметры модулей с охладителем О227
| Обозначение параметра | Наименование, единица измерения | Тип модуля | Условия установления норм и параметры | ||
| МТОТО4/3-40 МТОД4/3-40 МДТО4/3-40 |
МТОТО4/3-63 МТОД4/3-63 МДТО4/3-63 |
МТОТО4/3-80 МТОД4/3-80 МДТО4/3-80 |
|||
| Охладитель О227 | |||||
| ITAV IFAV |
Средний ток в открытом состоянии и средний прямой той, А | 33 24 16 11 |
43 29 17 13 |
47 31 18 13 |
Естественное охлаждение Т=400С. Ток синусоидальный. Частота 50 Гц. В проводящем состоянии находится: 1 элемент 2 элемента 4 элемента 6 элементов |
| Rthja | Тепловое сопротивление переход - среда, 0С/Вт | 1,36 2,02 3,34 4,66 |
1,12 1,78 3,10 4,42 |
1,06 1,72 3,04 4,36 |
В проводящем состоянии находится: 1 элемент 2 элемента 4 элемента 6 элементов |
| Rthch | Тепловое сопротивление корпус-контактная поверхность, 0С/Вт | 0,1 | Естественное охлаждение. Постоянный ток. | ||
