Муфта упругая втулочно-пальцевая МУВП-10

  • Муфта упругая втулочно-пальцевая МУВП-10
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
149-331-8878
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Описание

Муфта упругая втулочно-пальцевая МУВП-10 имеет общестроительное применение. Основным предназначением является соединение соосных валов, передавая крутящий момент 6,3 -16000 Нм, и снижения динамических нагрузок. Категориям 1-3 соответствует  исполнение климатическое "У", "Т", категории 4  -- УХЛ, О. (ГОСТ 15150).

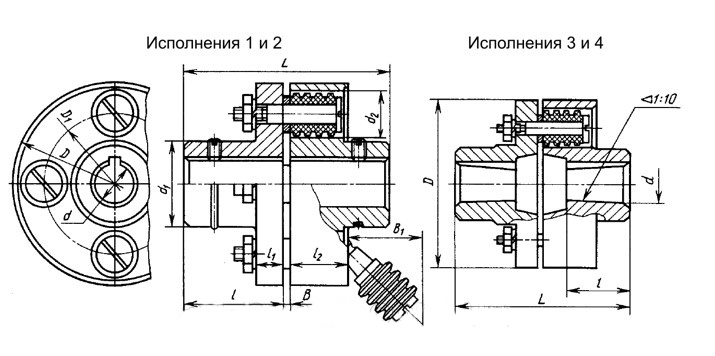

Муфта упругая втулочно-пальцевая МУВП-10  может иметь  такие исполнения полумуфт:

1. Для концов валов длинных -- отверстия цилиндрические (ГОСТ 12081);

2. Для концов валов коротких -- отверстия цилиндрические (ГОСТ 12081);

3. Для концов валов длинных -- отверстия конические (ГОСТ 12081);

4. Для концов валов коротких -- отверстия конические (ГОСТ 12081);



Для изготовления полумуфт должен использоваться чугун, марка которого СЧ20 (ГОСТ 1412). Для изготовления пальцев МУВП-10 используется сталь марки равной 45 и выше. Втулки распорные изготавливаются из стали Ст3, возможно использование материалов не из металла с необходимой механической прочностью. Втулки упругие изготавливаются из резины. имеющей следующие свойства:

- разрывной предел прочности >= 8 МПа;

- разрывное относительное удлинение >= 300 %;

- остаточное относительное удлинение >= 24 %;

- твердость в промежутке 60-75 условных единиц (согласно ГОСТ 263);

- истирание <= 2,8х10-10 м3/(Вт*с).

  Муфта упругая втулочно-пальцевая МУВП-10 рашифровка условного обозначения:

240-40-1 УЗ ГОСТ21434-93

250 - крутящий момент номинальный;

40 - диаметр  отверстия посадочного;

1 - исполнение;

У - исполнение климатическое;

3 - категория.



  dH8   d1H9   dH8   d1H9

L, max,

при исполнениях

l, h14, max,

при исполнениях

Вес

(кг)

Ряд1

Ряд2

исп.4 исп.3 исп.2 исп.1 исп.4 исп.3 исп.2 исп.1
63  218 288 218  288 72 107 105 140 31,98
65  218 288 218   288   72 107  105  140  31,64
70  218 288 218   288   72 107  105  140  34,65
 71   -   218   288    218   288  72  107 105  140   34,48
 -  75   218   288   218    288  72  107 105   140     35,06
80  -    218    288  218    288  72   107  105 140  36,07
-    65   218     288  218    288   72   107 105 140  31,64
-    70    218   288 218   288  72  107 105 140  34,65
71    -   218    288  218    288  72  107 105 140   34,48
-   75   218    288   218   288  72  107 105 140  35,06
80    -   268   348   268   348  95  135  130 170  36,07
 -   85  268   348 268 348  95 135 130 170  38,45
90 - 268   348   268    348  95   135  130 170  40,03

Характеристики

Производитель Собственное производство
Тип упругие
Вид управления неуправляемые (постоянно действующие)
Материал чугун
Кол-во пальцев 10 шт.
Номинальный крутящий момент 2000 Н*М
Частота вращения с-1 не более 38
