Описание
Муфта упругая втулочно-пальцевая МУВП-9 имеет общестроительное применение. Основным предназначением является соединение соосных валов, передавая крутящий момент 6,3 -16000 Нм, и снижения динамических нагрузок. Категориям 1-3 соответствует исполнение климатическое "У", "Т", категории 4 -- УХЛ, О. (ГОСТ 15150).

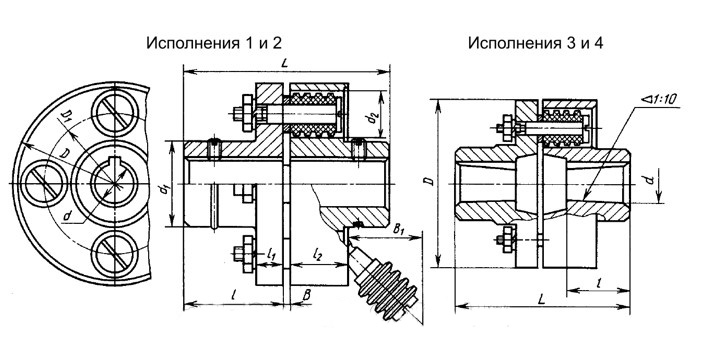

Муфта упругая втулочно-пальцевая МУВП-9 может иметь такие исполнения полумуфт:
1. Для концов валов длинных -- отверстия цилиндрические (ГОСТ 12081);
2. Для концов валов коротких -- отверстия цилиндрические (ГОСТ 12081);
3. Для концов валов длинных -- отверстия конические (ГОСТ 12081);
4. Для концов валов коротких -- отверстия конические (ГОСТ 12081);
Для изготовления полумуфт должен использоваться чугун, марка которого СЧ20 (ГОСТ 1412). Для изготовления пальцев МУВП-9 используется сталь марки равной 45 и выше. Втулки распорные изготавливаются из стали Ст3, возможно использование материалов не из металла с необходимой механической прочностью. Втулки упругие изготавливаются из резины. имеющей следующие свойства:
- разрывной предел прочности >= 8 МПа;
- разрывное относительное удлинение >= 300 %;
- остаточное относительное удлинение >= 24 %;
- твердость в промежутке 60-75 условных единиц (согласно ГОСТ 263);
- истирание <= 2,8х10-10 м3/(Вт*с).
Муфта упругая втулочно-пальцевая МУВП-9 рашифровка условного обозначения:
240-40-1 УЗ ГОСТ21434-93
250 - крутящий момент номинальный;
40 - диаметр отверстия посадочного;
1 - исполнение;
У - исполнение климатическое;
3 - категория.
dH8 | d1H9 | dH8 | d1H9 |
L, max, при исполнениях |
l, h14, max, при исполнениях |
Вес (кг) |
||||||
Ряд1 |
Ряд2 |
исп.4 | исп.3 | исп.2 | исп.1 | исп.4 | исп.3 | исп.2 | исп.1 | |||
50 | - | 170 | 226 | 170 | 226 | 56 | 85 | 82 | 110 | 18,87 | ||
- | 50 | 170 | 226 | 170 | 226 | 56 | 85 | 82 | 110 | 19,91 | ||
56 | - | 170 | 226 | 170 | 226 | 56 | 85 | 82 | 110 | 19,75 | ||
- | 60 | 216 | 286 | 216 | 286 | 72 | 107 | 105 | 140 | 21,93 | ||
63 | - | 216 | 286 | 216 | 286 | 72 | 107 | 105 | 140 | 26,09 | ||
- | 65 | 216 | 286 | 216 | 286 | 72 | 107 | 105 | 140 | 28,65 | ||
- | 70 | 216 | 286 | 216 | 286 | 72 | 107 | 105 | 140 | 29,81 |
Характеристики
Производитель | Собственное производство |
Тип | упругие |
Вид управления | неуправляемые (постоянно действующие) |
Материал | чугун |
Кол-во пальцев | 10 шт. |
Номинальный крутящий момент | 1000 Н*М |
Частота вращения с-1 не более | 48 |
