Муфта упругая втулочно-пальцевая МУВП-11

исп.4 исп.3 исп.2 4исп.1 исп.4 исп.3 исп.2 исп.1
80  -  270 350 270 350 95 135 130 170 66,71
-  85  270 350 270 350 95 135 130 170 69,01
90  -  270 350 270 350 95 135 130 170 71,61
-    95    270  350   270   350  95  135   130   170  74,11
Муфту упругую втулочно-пальцевую МУВП-11  поможем доставить в города Украины, России, Молдовы, Казахстана, Беларуси, Грузии в том числе Мариуполь, Харьков, Киев, Донецк, Тбилиси, Белгород, Днепродзержинск, Днепропетровск, Шахтерск, Тирасполь, Кутаиси, Павлоград, Краматорск, Запорожье, Кривой Рог, Одесса, Черкассы, Николаев, Севастополь, Константиновку, Хмельницкий, Макеевку, Кировоград, Сумы, Львов, Луцк, Ивано-Франковск, Полтава,Чернигов, Симферополь, Торез, Луганск, Кишенев итд.
" itemprop="description">

Описание

 Муфта упругая втулочно-пальцевая МУВП-11 имеет общестроительное применение. Основным предназначением является соединение соосных валов, передавая крутящий момент 6,3 -16000 Нм, и снижения динамических нагрузок. Категориям 1-3 соответствует  исполнение климатическое "У", "Т", категории 4  -- УХЛ, О. (ГОСТ 15150).

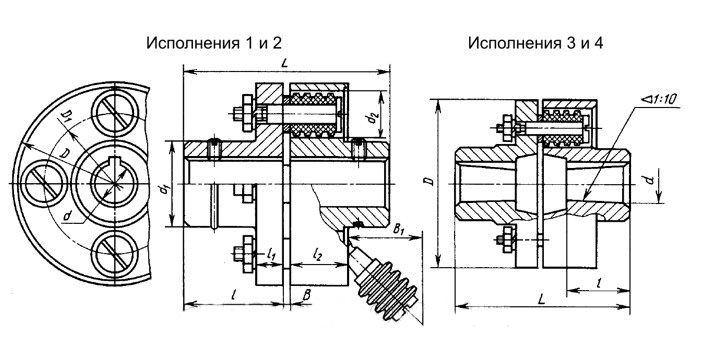

Муфта упругая втулочно-пальцевая МУВП-11  может иметь  такие исполнения полумуфт:

1. Для концов валов длинных -- отверстия цилиндрические (ГОСТ 12081);

2. Для концов валов коротких -- отверстия цилиндрические (ГОСТ 12081);

3. Для концов валов длинных -- отверстия конические (ГОСТ 12081);

4. Для концов валов коротких -- отверстия конические (ГОСТ 12081);

Для изготовления полумуфт должен использоваться чугун, марка которого СЧ20 (ГОСТ 1412). Для изготовления пальцев МУВП-11 используется сталь марки равной 45 и выше. Втулки распорные изготавливаются из стали Ст3, возможно использование материалов не из металла с необходимой механической прочностью. Втулки упругие изготавливаются из резины. имеющей следующие свойства:

- разрывной предел прочности >= 8 МПа;

- разрывное относительное удлинение >= 300 %;

- остаточное относительное удлинение >= 24 %;

- твердость в промежутке 60-75 условных единиц (согласно ГОСТ 263);

- истирание

Муфта упругая втулочно-пальцевая МУВП-11 рашифровка условного обозначения:

240-40-1 УЗ ГОСТ21434-93

250 - крутящий момент номинальный;

40 - диаметр  отверстия посадочного;

1 - исполнение;

У - исполнение климатическое;

3 - категория.

Характеристики
