Выключатели автоматические взрывозащищенные типа ВАВ

Выключатели автоматические взрывозащищенные типа ВАВ (в дальнейшем «выключатели») предназначены для оперативных включений и отключений электрических цепей в электроустановках с напряжением 220 и 380 В переменного тока частоты 50 Гц- применяются в оперативных осветительных сетях.

Выключатели выполнены с маркировкой взрывозащиты 1ЕхdеIIВТ4 и предназначены для эксплуатации во взрывоопасных зонах согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ), гл. 4 НПАОП 40.1-1.32-01 «Правил устройства электроустановок. Электрооборудование специальных установок» и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категорий IIA и IIВ, групп Т1, Т2, Т3, Т4 по ГОСТ 12.1.011 (ГОСТ Р 51330.19).

Структура условного обозначения

ВАВ-Х-ХХ ХХ

ВАВ - выключатель автоматический взрывозащищенный.
Х - исполнение по назначению:
О - для осветительных сетей-
без указания знака - для оперативных включений и отключений электрических сетей.
ХХ - номинальный ток-
ХХ - климатическое исполнение У и категория размещения 1, 2, 3, 5 по ГОСТ 15150.

При заказе выключателей неотъемлемой частью заказа является заполненный опросный лист, форма которого приведена в информлистке.

Выключатели автоматические взрывозащищенные изготавливаются для внутреннего рынка и на экспорт в страны СНГ.

Условия эксплуатации

• высота над уровнем моря - не более 2000 м-
• температура окружающего воздуха от - 40 до + 40 °С-
• относительная влажность окружающей среды до (98±2)% при температуре + 25 °С без конденсации влаги-
• вибрационные нагрузки в местах установки устройства должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1-
• рабочее положение в пространстве - на вертикальной плоскости. Допускается отклонение от рабочего положения не более чем на 15° в любую сторону.
• окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих металл, изоляцию или составные части выключателя.

Функции

Выключатели могут осуществлять:

• коммутацию электрических цепей-
• защиту электроустановок от токов короткого замыкания-
• защиту от перегрузок-
• защиту от замыканий на землю.

Конструкция

Выключатель состоит из аппаратного отделения и отделения ввода/вывода, к которому подсоединяются входящий и отходящий кабели.

Аппаратное отделение представляет собой металлический корпус с крышкой, в котором устанавливаются автоматические выключатели. Корпус и крышка образуют взрывонепроницаемую оболочку. На корпусе аппаратного отделения имеются рукоятки для ручного включения и отключения главной электрической цепи.

Отделение ввода/вывода, закрывающееся крышкой, представляет собой соединительную коробку повышенной надежности против взрыва со степенью защиты IP65, с размещенными в ней контактными зажимами, рассчитанными на соответствующий ток.

Отделение ввода/вывода имеет кабельные вводы, предназначенные для подсоединения гибких кабелей. Кабельные вводы обеспечивают надежное уплотнение кабелей.

Для подсоединения транзитного кабеля в выключателях может быть предусмотрен дополнительный кабельный ввод.

Электрическая связь между аппаратным отделением и отделением ввода/вывода осуществляется через пробку с проводниками соответствующего сечения, залитыми эпоксидным компаундом.

Наборные контактные зажимы устанавливаются и фиксируются на несущей рейке и рассчитаны для электрического монтажа проводников.

Заземляющие жилы подводимых кабелей подключаются к контактному зажиму отличительной зеленожелтой окраски, находящемуся на несущей рейке, или к заземляющему зажиму на корпусе.

Общий вид, габаритные размеры и масса выключателей приведены на рисунках 7-10.

Технические характеристики

Гарантии изготовителя

Гарантийный срок - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки.

При поставке на экспорт гарантийный срок устанавливается 18 месяцев с момента проследования через государственную границу Украины.

Комплектность поставки

В комплект поставки входят:

• выключатель ВАВ-
• эксплуатационная документация:
  • паспорт-
  • руководство по эксплуатации (по требованию заказчика).

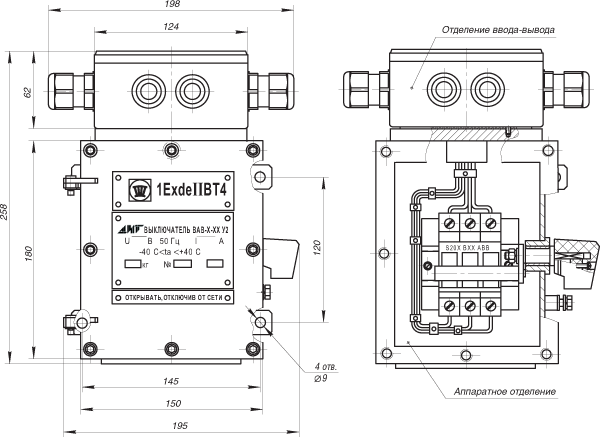

Общий вид, габаритные и установочные размеры (мм) и масса выключателя первого типоразмера

Масса не более 9 кг

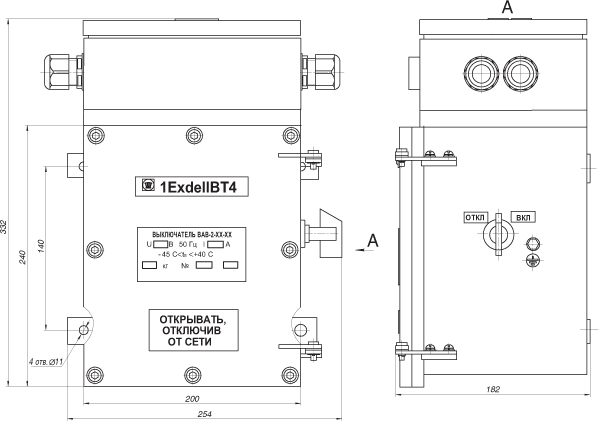

Общий вид, габаритные и установочные размеры (мм) и масса выключателя второго типоразмера

Масса не более 17,5 кг

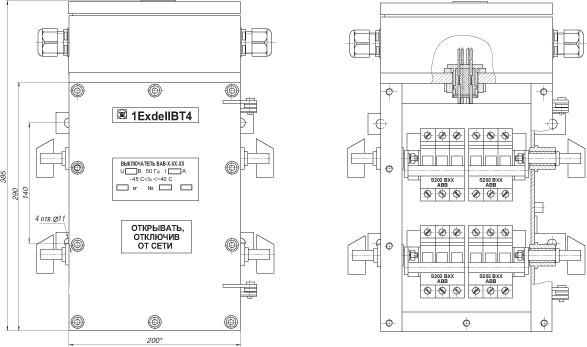

Общий вид, габаритные и установочные размеры (мм) и масса выключателя третьего типоразмера

Масса не более 30 кг

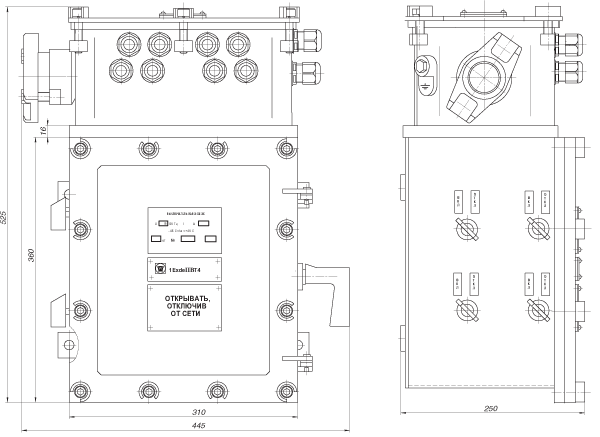

Общий вид, габаритные и установочные размеры (мм) и масса выключателя четвертого типоразмера
