Соединительные кабельные муфты из термоусаживаемых материалов 3 СТП 10-50/120, 3 СТП 10-150/240, 4 СТП 1-25/95, 4 СТП 1-50/150, 4 СТП 1-150/240предназначены для соединения 3-х и 4-х жильных кабелей с бумажной пропитанной и пластмассовой изоляцией на переменное напряжение от 1 (4 СТП 1-25/95, 4 СТП 1-50/150, 4 СТП 1-150/240)до 10 кВ (3 СТП 10-50/120, 3 СТП 10-150/240. Муфты СТп устанавливаются: в земле (непосредственно в грунте, в туннелях и в каналах)- на открытом воздухе (на эстакадах, кабельных полках и т.п.)
Технические характеристики
|
кол-во жил |
Напряжение |
сечение кабеля мм2 |
3 СТП 10-50/120 для кабеля 50-120 мм |
3 |
до 10 кВ |
50, 70, 95, 120 |
3 СТП 10-150/240 для кабеля 150-240 мм |
3 |
до 10 кВ |
150, 185, 240 |
4 СТП 1-25/95 для кабеля 25-95 мм |
4 |
до 1 кВ |
25, 35, 50, 70, 95 |
4 СТП 1-50/150 для кабеля 50-150 мм |
4 |
до 1 кВ |
50, 70, 95, 120, 150 |
4 СТП 1-150/240 для кабеля 150-240 мм |
4 |
до 1 кВ |
150, 185, 240 |

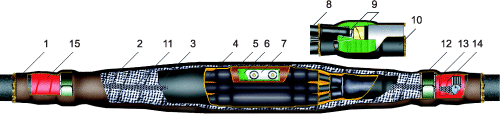

Схема соединительной муфты
1 - шланг - 2 - сетка металлическая экранная - 3 - шланг с экранным слоем 4 - манжета изолирующая с экранным слоем - 5 - манжета подкладная - 6 - пластина - регулятор - 7 - соединитель болтовой - 8 - жильная трубка. - 9 - лента - регулятор - 10 - перчатка - 11 - провод заземления - 12 - пружина - 13 - терка - 14 - лента - герметик - 15 - лента - герметик.
