ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТНШЛ-0,66 У2

  • ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТНШЛ-0,66 У2
По всем интересующим Вас вопросам:

Москва: +7(495)182-71-11

E-mail: info@promsouz.org

Поделиться ссылкой:
Код товара:
134-271-5254
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу

Трансформаторы тока ТНШЛ-0,66 У2 предназначены для встраивания вкомплектные распределительные устройства (КРУ) и служат для передачисигнала измерительной информации измерительным приборам или устройствамзащиты и управления в установках переменного тока частоты 50 или 60Гц с номинальным напряжением до 0,66 кВ включительно. Трансформаторыдля дифференциальной защиты поставляются по специальному заказу. Поставкатрансформаторов на токи 600–2000 А в корпусах из трудногорючих самозатухающихпластмасс. Трансформаторы изготавливаются в исполнении «У» и «Т» категорииразмещения 2 по ГОСТ 15150

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающей среды: при эксплуатации –от минус 45 С до плюс 50 С, при транспортировании и хранении – от минус50 С до плюс 50 С-
  • окружающая среда невзрывоопасная, не содержащая пыли,химически активных газов и паров в концентрациях, разрушающих покрытияметаллов и изоляцию-
  • рабочее положение – любое.

Технические характеристики

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,8

Номинальная частота, Гц

50 или 60

Номинальный первичный ток, А

600- 800- 1000- 1500- 2000- 3000- 4000-5000- 8000- 10 000

Номинальный вторичный ток, А

1- 5

Номинальная вторичная нагрузка с коэффициентоммощности cos y = 0,8, В-А

20

Класс точности для номинального первичноготока, A:
600–2000
3000–5000
8000–10000


0,5S- 0,5- 10Р
0,2S- 0,5S- 0,5- 10Р
3- 10Р

Трехсекундный ток термической стойкостине менее:
600–2000 А (кратность)
3000–10000 А (кА)


25
75

Номинальная предельная кратность:
600А
800 А
1000 А
1500–3000 А
4000–5000 А
8000–10000 А


6
7
10
11
12
2

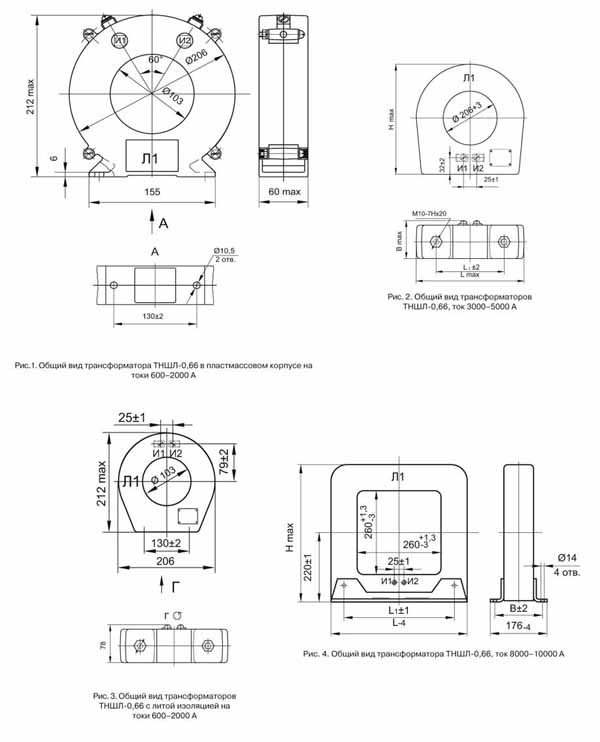

Габаритные размеры

Номинальный первичныйток, А

Рис. №

H , мм

B , мм

L , мм

L1 , мм

Масса, кг.

3000-5000

2

320

86

318

180

9,8

8000-10000

4

432

134

422

340

31

Чертеж

Варианты обозначения: трансформатор ТНШЛ0,66 У2 , ТНШЛ-0,66У2, ТНШЛ0,66У2
