ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА ТПОЛ-10
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5267
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформатор ТПОЛ-10 предназначен для передачи сигнала измерительнойинформации измерительным приборам, устройствам защиты и управления,а также для изолирования цепей вторичных соединений от высокого напряженияв электрических установках переменного тока частоты 50 или 60 Гц накласс напряжений до 10 кВ включительно.Трансформатор изготовлен в климатическом исполнении "У" или "Т" категорииразмещения 3 по ГОСТ 15150
Условия работы:
- высота над уровнем моря не более 1000 м -
- температура окружающего воздуха - от минус 45°С доплюс 40°С для исполнения"У3" и от минус 10°С до плюс 45°С для исполнения "Т3"-
- окружающая среда невзрывоопасная, не содержащая пыли,химически активных газов и паров в концентрациях, разрушающих покрытияметаллов и изоляцию-
- рабочее положение – любое.
Технические характеристики
| Наименование параметра |
Норма
|
| Номинальное напряжение, кВ |
10 или 11
|
| Наибольшее рабочее напряжение, кВ |
12
|
| Номинальный первичный ток, А |
20-30-40-50-75-80-100-150-200-300
400-600-800-1000-1500, 2000 |
| Номинальный вторичный ток, А |
1- 5
|
| Номинальная частота, Гц |
50 или 60
|
| Количество вторичных обмоток |
2 или 3
|
| Номинальная вторичная нагрузка при cos j= 0,8, В-А: обмотки для измерений обмотки для защиты |
до 30
15 |
| Номинальный класс точности вторичной обмотки: для измерений для защиты |
0,2 -0,2S- 0.5S- 0,5- 1,0
10Р |
| Номинальная предельная кратность обмоткидля защиты при номинальном первичном токе, А: 20–400 600, 1000 800 1500 2000 |
10
16 20 23 19 |
| Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А: 20- 30 40- 100- 150- 300- 400 50- 75- 80- 200 600- 800 1000- 1500 2000 |
38
45 40 32 27 20 |
| Кратность тока электродинамической стойкости при номинальном первичном токе, А: 20- 30 40- 100- 150- 300- 400 50- 75- 80- 200 600- 800 1000 1500 2000 |
96
114 102 81,5 68,7 66,7 51 |
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
42
75 |
Габаритные размеры
|
Тип
|
Номинальныйпервичный ток, А |
Размеры, мм
|
Рис. |
Масса, кг
|
|||||
|
S, мм.
|
d, мм
|
H, мм
|
B, мм
|
C, мм
|
h, мм
|
||||
| ТПОЛ-10- ТПОЛ-10-2 |
300, 400, 600 800 1000 1500, 2000 |
5 или 6,5
9,5 11,5 18 |
9
11 11 13 |
32
|
250
|
413
|
-
|
1 |
20
|
| 20-200 |
6
|
11
|
40
|
2 | |||||
| ТПОЛ-10-1 | 300-1500 |
-
|
32
|
-
|
3 | ||||
| ТПОЛ-10-3 | 20-200 |
6
|
11
|
140
|
388
|
513
|
26
|
4 | 22 |
| 300-1500 |
См. ТПОЛ-10-
ТПОЛ-10-2 |
70
|
290
|
453
|
42
|
||||

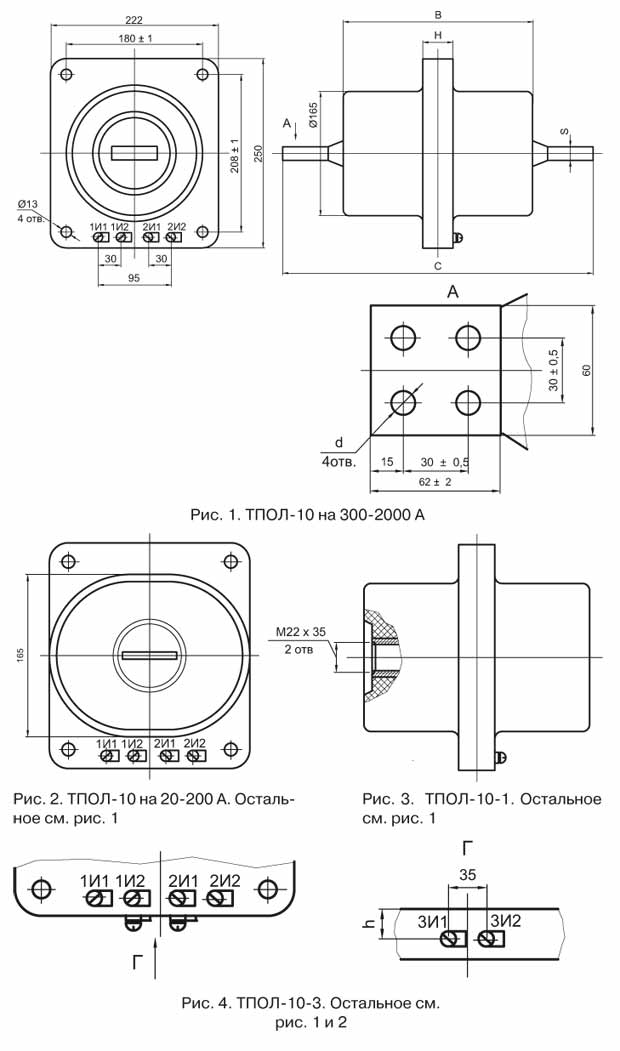

Чертеж
Варианты обозначения: трансформаторТПОЛ10, ТПОЛ-10У3, ТПОЛ10У3, ТПОЛ10-1, ТПОЛ10-2, ТПОЛ10-3
