ТРАНСФОРМАТОР ТОКА ТЗЛ-1 05.1

По всем интересующим Вас вопросам:
Москва:
+7(495)182-71-11
E-mail:
info@promsouz.org
Код товара:
134-271-5282
Цена с НДС:
Цена по-запросу
Описание

Трансформатор тока нулевой последовательности ТЗЛ-1 05.1предназначен для питания схем релейной защиты от замыкания на землюотдельных жил трехфазного кабеля путем трансформации токов нулевойпоследовательности.Трансформатор устанавливается на кабель.
Трансформатор изготавливается в климатическом исполнении "0" категории размещения5.1 по ГОСТ 15150.

Условия работы:

  • высота над уровнем моря не более 1000 м -
  • температура окружающего воздуха - от -55 С до+50 С -
  • окружающая среда невзрывоопасная, не содержащая агрессивныхгазов и паров в концентрациях, разрушающих металлы и изоляцию-
  • рабочее положение – любое-

Технические характеристики:

Наименование параметра Норма
Номинальное напряжение, кВ 0,66
Испытательное одноминутное напряжение, кВ 3,3
Номинальная частота, Гц 50 или 60
Коэффициент трансформации 25/1
Односекундный ток термической стойкости вторичной обмотки,А 140
Напряжение на выводах вторичной обмотки (1И1, 1И2)при нагрузке 1 Ом и коэффициенте мощности, равном 1, при протеканиипо обмотке для проверки функционирования защиты (2И1, 2И2) тока 40мА частоты 50 Гц, мВ, не менее 10
Масса, кг 3,3



Чувствительность защиты по первичному току, не более,А: Соединение трансформаторов
Параллельное Последовательное
Количество трансформаторов
1 2 3 4 2 3 4 5
ток уставки 0,02 1,5 2,0 2,5 2,8 1,5 2,0 2,2 2,5
ток уставки 0,122 7,0 12,0 15,5 18,5 7,5 8,0 9,0 10

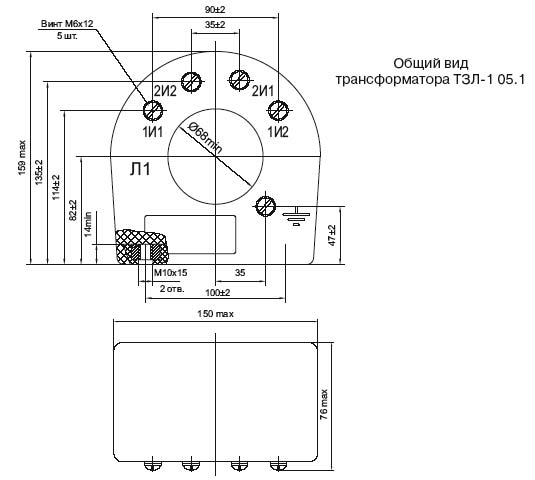

Чертеж:

ТРАНСФОРМАТОР ТОКА ТЗЛ-1 05.1

Варианты обозначения: трансформаторТЗЛ1 05.1,ТЗЛ-1-051
