Триаки ТС141-63, ТС141-80, ТС142-63, ТС142-80
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
131-10-7248
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0

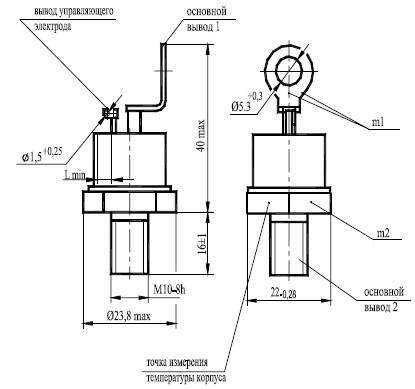

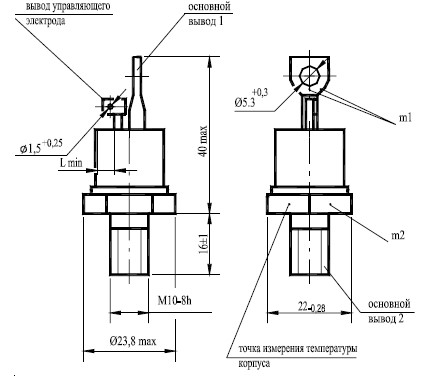

Конструкция триаков с жесткими выводами (ТС142)
Вариант 1
Вариант 2
m1, m2 - контрольные точки измерения импульсного напряжения в открытом состоянии;
m1 - в одной из двух точек;
Lmin = 4,6 - длина пути для тока утечки между основнм выводом 2 и выводом управляющего электрода.
Масс триака не более 48 г (вариант 1), не более 50 г (вариант 2)

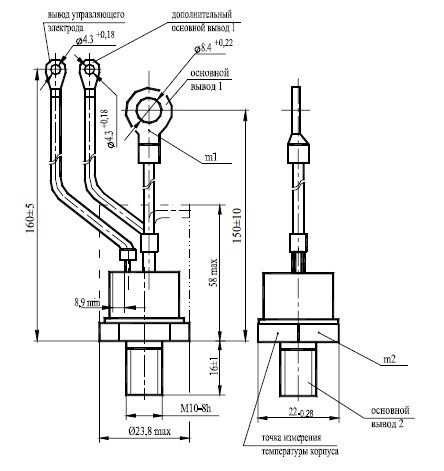

Конструкция триаков с гибкими выводами (ТС141)
Тепловые параметры
Параметры закрытого состояния
Вариант 1
Вариант 2
m1, m2 - контрольные точки измерения импульсного напряжения в открытом состоянии;
m1 - в одной из двух точек;
Lmin = 4,6 - длина пути для тока утечки между основнм выводом 2 и выводом управляющего электрода.
Масс триака не более 48 г (вариант 1), не более 50 г (вариант 2)
Конструкция триаков с гибкими выводами (ТС141)
Тепловые параметры
| Наименование, единица измерения | Тип триака | Условия установления норм на параметры | |
| ТС141-63 ТС142-63 |
ТС141-80 ТС142-80 |
||
| Максимально допустимая температура перехода, 0С | 125 | ||
| Минимально допустимая температура перехода, 0С | минус 50 (минус 60 для УХЛ2.1) | ||
| Максимально допустимая температура хранения, 0С | 50 (60 для Т3 и ОМ2.1) | ||
| Минимально допустимая температура хранения, 0С | минус 50 (минус 60 для УХЛ2.1) | ||
| Тепловое сопротивление переход- корпус ,°С/Вт | 0,44 | 0,34 | Постоянный ток |
| Тепловое сопротивление контакта корпус-охладитель, 0С/Вт | 0,15 | Естественное охлаждение, Охладитель ОР241. Постоянный ток. | |
| Тепловое сопротивление переход- среда (с охдадителем),0С/Вт | 2,71 | 2,61 | |
| Наименование, единица измерения | Тип триака | Условия установления норм на параметры | |
| ТС141-63 ТС142-63 |
ТС141-80 ТС142-80 |
||
| Повторяющееся импульсное напряжение | Т = 25 0С, Т = 125 0С, |
||
| в закрытом состоянии.В, для класса: | напряжение синусоидальное, | ||
| 1 | 100 | f = 50 Гц | |
| 2 | 200 | ||
| 4 | 400 | ||
| 5 | 500 | ||
| 6 | 600 | ||
| 8 | 800 | ||
| 9 | 900 | ||
| 10 | 1000 | ||
| 11 | 1100 | ||
| 12 | 1200 | ||
| Неповторяющееся импульсное напряже- | Т= 25 0С, Т = 125 0С, | ||
| ние в закрытом состоянии, В, для | импульс напряжения синусои- | ||
| класса: | дапьный одиночный, t = 10 мс | ||
| 1 | 110 | ( в каждом направлении) | |
| 2 | 220 | ||
| 4 | 450 | ||
| 5 | 560 | ||
| 6 | 670 | ||
| 8 | 890 | ||
| 9 | 1000 | ||
| 10 | 1100 | ||
| 11 | 1200 | ||
| 12 | 1300 | ||
| Импульсное рабочее напряжение в зак- | Т = 125 0С, напряжение | ||
| рытом состоянии,В | 0,8иБКМ | синусоидальное f = 50 Гц | |
| Критическая скорость нарастания комму- | Ток однопо- | ||
| тационного напряжения , В/мкс, не менее | лупериодный, синусоидальный. | ||
| для группы: | |||
| 0 | не нормируется , | Фронт напряжения в закрытом | |
| но не менее 1 | состоянии - линейный. Длитель- | ||
| 1 | 2,5 | ность напряжения в закрытом | |
| 2 | 4,0 | состоянии не более 250 мкс. | |
| 3 | 6,3 | Импульс источника управления: | |
| 4 | 10 | форма -экспоненциальная, ампли- | |
| 5 | 16 | туда не более 50 В, длительность | |
| 6 | 25 | 50-200 мкс, длительность фронта | |
| 7 | 50 | импульса не более 1 мкс, сопро- | |
| тивление цепи управления - | |||
| не более 50 Ом | |||
| 2,2 | |||
| Повторяющийся импульсный ток в закры- | |||
| том состоянии,мА, не более | |||
| 7,0 | Т = 125 0С | ||
Параметры открытого состояния
| Наименование, единица измерения | Тип триака | Условия установления норм на параметры | |
| ТС141-63 ТС142-63 |
ТС141-80 ТС142-80 |
||
| Максимально допустимый действующий ток в открытом состоянии, А | 63 | 80 | Т = 85 0С, f = 50 Гц |
| Ударный ток в открытом состоянии, А, не менее | 480 | 580 | Т= 25 0С Импульс тока синусоидальный, одиночный, длительность 20 мс |
| Импульсное напряжение в открытом состоянии, В, не более | 1,80 | Tj= 25 oC, IT= 1,41I TRMS | |
| Пороговое напряжение в открытом состоянии, В | 0,9 | Т = 125 0С |
|
| Динамическое сопротивление в открытом состоянии, Ом | 0,010 | 0,008 | Т = 125 0С |
| Ток удержания, мА, не более | 60 | Т = 25 0С, U = 12 В | |
| Ток включения, мА, не более | 120 | Т= 25 0С, U = 12 В Импульс тока источника управления: форма прямоугольная, длительность фронта нарастания - 1 мкс, длительность импульса t = 50 мкс, сопротивление источника управления 30 Ом | |
| Действующий ток в открытом состоянии,А | 27 | 29 | Та= 40 0С, естественное охлаждение, охладитель ОР241 |
Параметры переключения
| Наименование, единица измерения | Тип триака | Условия установления норм на параметры | |
| ТС141-63 ТС142-63 |
ТС141-80 ТС142-80 |
||
| Критическая скорость нарастания тока в открытом состоянии, А/мкс, не менее | 63 | Импульс тока синусоидальный, одно- полупериодный, f = 1-5 Гц Режим цепи управления: форма трапецеидальная, длительность фронта - 1 мкс. Внутреннее сопротивление источника управления не более 20 Ом | |
| Время включения по управлению, мкс, не более | 12 | Импульс тока источника управления: форма прямоугольная, амплитуда -1 А , длительность фронта нарастания - 1мкс, длительность импульса t = 50 мкс | |
| Время задержки по управлению, мкс, не более | 4 | ||
