ТРАНСФОРМАТОР ТОКА ТЗЛМ-1 У2
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5277
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформатор тока нулевой последовательности ТЗЛМ предназначен для питания схем релейной защиты от замыкания на землюотдельных жил трехфазного кабеля путем трансформации токов нулевойпоследовательности. Трансформатор устанавливается на кабель: диаметромдо 70 мм - ТЗЛМ-1, диаметром до 100 мм - ТЗЛМ-1-1 и ТЗЛМ-1-2.
Трансформатор изготавливается в исполнении "У" или "Т" категории 2 по ГОСТ 15150
Условия работы:
- высота над уровнем моря не более 1000 м -
- температура окружающего воздуха - от -45 С до+45 С -
- окружающая среда невзрывоопасная, не содержащая агрессивныхгазов и паров в концентрациях, разрушающих металлы и изоляцию-
- рабочее положение – любое-
Технические характеристики(Максимальная чувствительность защиты.):
|
Тип реле
|
Используемая шкала реле, А
|
Уставка тока
срабатывания, А |
Чувствительность защиты
(первичный ток, А), не более |
||
|
при работе с
одним трансформатором |
при после-
довательном соединен. трансформ. |
при параллель-
ном соеди- нении двух трансформ. |
|||
|
РТ-140/0,2
|
0,1–0,2
|
0,1
|
8,5
|
10,2
|
12,5
|
|
РТЗ-51
|
0,02–0,1
|
0,03
|
2,5
|
3,2
|
4,8
|

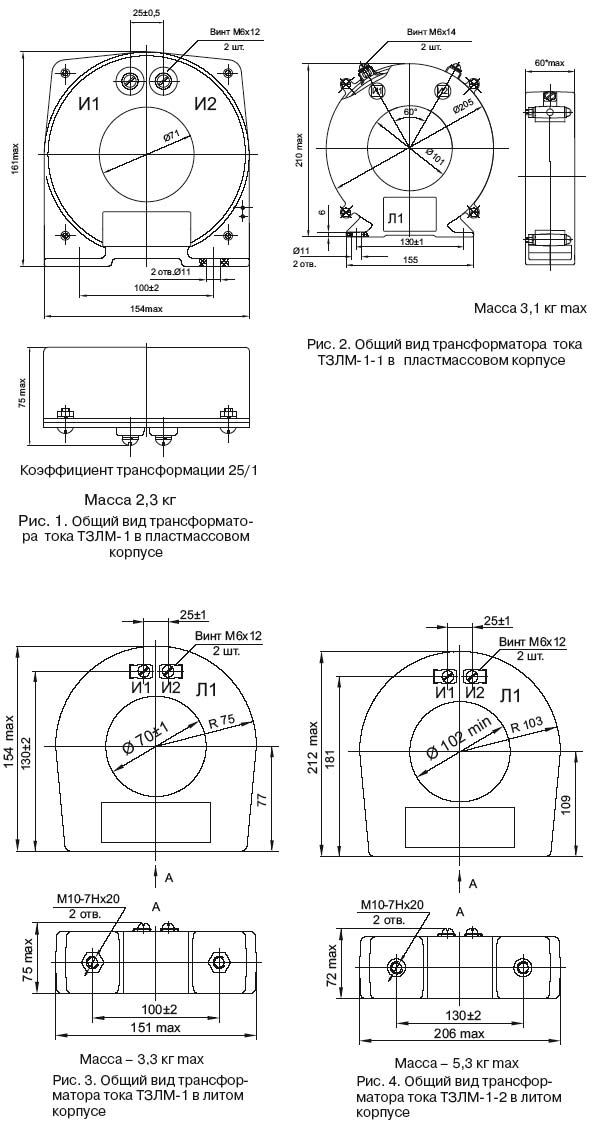

Чертеж:
Варианты обозначения: трансформатор ТЗЛМ1, ТЗЛМ1У2, ТЗЛМ1-1
