Токоприемники концевые серии К-3100А (К-3103А, К-3106А, К-3109А, К-3112А)
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
132-204-2969
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Токоприемники серии К-3100А предназначены для подвода постоянного тока (напряжением до 440В)или переменного тока частотой 50 и 60 Гц (напряжением до 500В) от неподвижных к подвижным частямповорачивающихся или вращающихся механизмов грузоподъемных кранов.
Структура условного обозначения
К-31ХХА-ХХХ2
| К | - токоприемник кольцевой |
| 3 | - применение: крановый |
| 1 | - исполнение по максимальному диаметру колонны: 100 мм |
| ХХ | - число цепей (колец): 3, 6, 9, 12 |
| А | - модификация |
| ХХХ | - вид климатического исполнения У, УХЛ |
| 2 | - категория размещения по ГОСТ 15150.69 |
Условия эксплуатации
Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-96.
Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Допустимые токовые нагрузки приведены в таблице:
| Обозна- чение |
Диаметр колонны, мм |
Число цепей | Допустимые токовые нагрузки | Примечание | |
| ПВ 100% | ПВ 40% | ||||
| К-3103А | 60 - 100 | 3 | 200 | 250 | в каждой цепи |
| К-3106А | 6 | ||||
| К-3109А | 9 | ||||
| К-3112А | 12 | ||||
Номинальное напряжение, В:
- постоянного тока - 440
- переменного тока - 500
Механическая износостойкость не менее 2,2 млн оборотов, из них 1,1 млн оборотов в одну сторону и 1,1 млн оборотов в обратную.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

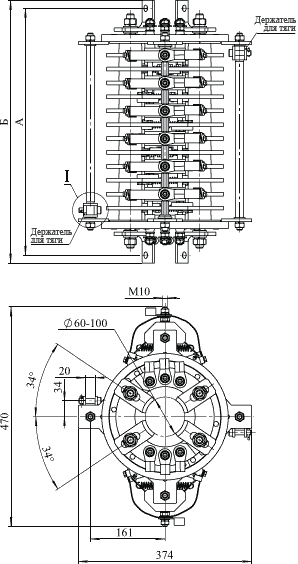

Токоприемник (см. рисунок) состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от другатоковедущих колец с токовыводящими шпильками и двух оснований.Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.
Корпус представляет собой два основания скрепленных четырьмя стойками, на двух из которых крепятся щеткодержатели. С каждого кольца съем электрического тока производится одним щеткодержателем.При этом щеткодержатели двух соседних колец расположены диаметрально противоположно друг другу.
При вращении корпуса вокруг неподвижного сердечника контактный элемент щеткодержателя скользит по неподвижному кольцу.При этом корпус связан тягами с поворотной частью грузоподъемного крана а сердечник крепится к неподвижной колонне уголками.
 |
 |
|||||||||||||||||||||
|
||||||||||||||||||||||
По присоединительным размерам и токовым характеристикам, токоприемники полностью соответствуют токоприемникам серии К-3100А производства НПО «Динамо».
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: токоприемник, паспорт, инструкция по эксплуатации (при оговоренности в заказе).
ФОРМУЛИРОВАНИЕ ЗАКАЗА
При формулировании заказа указывается наименование, тип изделия.
Пример заказа токоприемника кранового исполнения по максимальному диаметру установочной колонны 100 мм, числом колец 6, климатического исполнения У категории размещения 2: Токоприемник К-3106А-У2.
