Токоприемники серии ТК предназначены для съема с жестких троллеев и подвода к крановым механизмам постоянного тока (напряжением до 500В) или переменного тока частотой 50 и 60 Гц (напряжением до 600В).
Структура условного обозначения
ТКХ-ХХ-ХХУХ
ТК | - токоприемник крановый |
Х | - изолятор наружной установки (Н) |
ХX | - условное обозначение типа (9А, 3В) |
Х | - исполнение по токовой нагрузке (1, 2, 3) |
Х | - исполнение для эксплуатации в металлургических цехах (М) |
УХ | - вид климатического исполнения У1, У2 |
Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-96. Воздействие механических факторов – по группе 3 ГОСТ 16962-71./
Типы и основные параметры токоприемников указаны в таблице:
Тип | Номинальная токовая нагрузка, А | Контактное нажатие, Н | Сечение кабеля, мм2 |
ТК-9А-1МУ2 ТК-9А-2МУ2 ТК-9А-3МУ2 ТКН-9А-1У1 ТКН-9А-2У1 ТКН-9А-3У1 |
400 250 160 400 250 160 |
70-80 | 2х95 95 70 2х95 95 70 |
ТК-3В-1МУ2 ТК-3В-2МУ2 ТКН-3В-1У1 ТКН-3В-2У1 |
1000 630 1000 630 |
140-160 | 4х95 2х95 4х95 2х95 |
Номинальное напряжение, В:
Частота циклов (возвратно-поступательных перемещений) до 600 в час при ускорении до 1 м/с2 и скорости движения не более 2,5 м/с.
Механическая износостойкость не менее 2,1 млн циклов при длине пути по троллею не менее 200 мм.

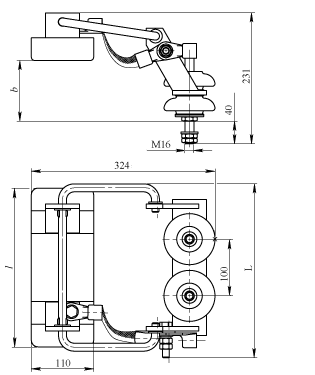

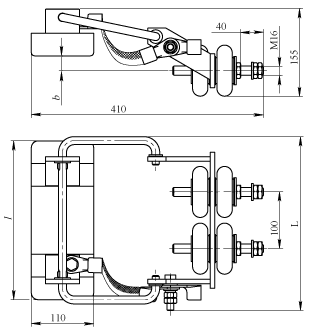

Токоприемник (см. рис. 1, 2) состоит из токоснимающей детали (башмака), закрепленной на кронштейне и изолированной фарфоровыми изоляторами и изолирующими трубками от металлической конструкции, к которой крепится токоприемник.Башмак соединяется гибкими соединениями с кронштейном, к которому при монтаже присоединяется токоподводящий кабель.Контактное нажатие башмака на жесткие стальные троллеи осуществляется за счет веса башмака.
|
|
По присоединительным размерам и токовым характеристикам, токоприемники полностью соответствуют ОСТ 0.684.408-80 "Токоприемники и троллеедержатели для кранового токоподвода".
Отличительные особенности токоприемников серии ТК, представленных в данном бюллетене:
В комплект поставки входят: токоприемник, сертификат на партию продукции, инструкция по эксплуатации (при оговоренности в заказе)
При формулировании заказа указывается наименование, тип изделия.
Пример заказа токоприемника типа ТКН 3В (для наружной установки), исполнения 2 по токовой нагрузке (630 А) климатического исполнения У категории размещения 1: Токоприемник ТКН-3В-2У1.
