Токоприемники серии ТКК-85 предназначены для подвода постоянного тока (напряжением до 440В) или переменного тока частотой 50 и 60 Гц (напряжением до 660В) от неподвижных к подвижным частям поворачивающихся или вращающихся механизмов экскаваторов.
Структура условного обозначения
ТКК-85-ХХХ2
ТКК | - токоприемник кольцевой экскаваторный |
85 | - исполнение токоприемника по диаметру установочной колонны: 85 мм |
ХХХ | - вид климатического исполнения У, УХЛ |
2 | - категория размещения по ГОСТ 15150.69 |
Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-96.
Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.
Допустимые токовые нагрузки в цепи щетка-кольцо приведены в таблице:
Обозна- чение |
Диаметр колонны, мм |
Число цепей | Допустимые токовые нагрузки | Примечание | |
ПВ 100% | ПВ 40% | ||||
ТКК-85 | 85 | 10 | 250 | 300 | на каждое из двух колец |
30 | 50 | на каждое из восьми колец |
Номинальное напряжение, В:
Рабочее положение вращения токоприемников – вертикальное, допустимое отклонение оси вращения не более 5°.
Частота вращения щеток относительно колец не более 11 об/мин.
Механическая износостойкость не менее 5 млн оборотов, из них 2,5 млн оборотов в одну сторону и 2,5 млн оборотов в обратную.
Масса токоприемника - 38 кг.

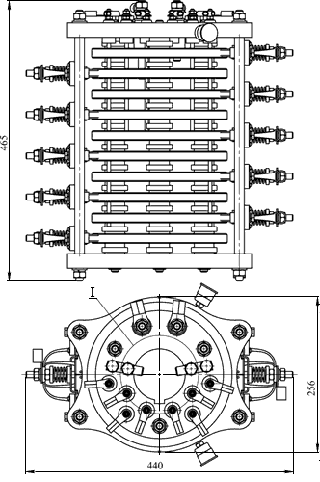

Токоприемник (см. рисунок) состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований.Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.
Корпус представляет собой два основания скрепленных четырьмя стойками, на которых крепятся щеткодержатели. С каждого кольца съем электрического тока производится одним щеткодержателем.При этом щеткодержатели двух соседних колец расположены диаметрально противоположно друг другу.
При вращении корпуса вокруг неподвижного сердечника осуществляется непрерывный электрический контакт щеток щеткодержателя с неподвижными контактными кольцами.При этом корпус связан тягами с поворотной частью экскаватора а сердечник крепится к неподвижной колонне шпилькой и двумя штифтами.

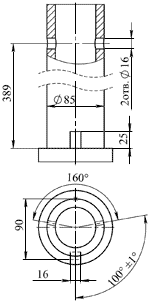

Размеры отверстий на колонне необходимые для установки токоприемника |
||
По присоединительным размерам и токовым характеристикам, токоприемники полностью соответствуют токоприемникам серии ТКК-85 производства НПО «Динамо».
В комплект поставки входят: токоприемник, паспорт, инструкция по эксплуатации (при оговоренности в заказе).
При формулировании заказа указывается наименование, тип изделия.
Пример заказа токоприемника экскаваторного, климатического исполнения У категории размещения 2: Токоприемник ТКК-85-У2.
