Токоприемники концевые серии ТКК-100, ТКК-200 (ТКК-103, ТКК-106, ТКК-109, ТКК-112, ТКК-203, ТКК-206, ТКК-209, ТКК-212)
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
132-204-2971
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Токоприемники серии ТКК-100, ТКК-200 предназначены для подвода постоянного тока (напряжением до 440В)или переменного тока частотой 50 и 60 Гц (напряжением до 660В) от неподвижных к подвижным частям поворачивающихся или вращающихсямеханизмов грузоподъемных кранов.
Структура условного обозначения
ТКК-ХХХ-ХХХ2
| ТКК | - токоприемник кольцевой крановый |
| Х | - исполнение токоприемника по максимальному диаметру установочной колонны: 1 - 100 мм- 2- 200 мм. |
| ХХ | - число цепей (колец): 3, 6, 9, 12 |
| ХХХ | - вид климатического исполнения У, УХЛ |
| 2 | - категория размещения по ГОСТ 15150.69 |
Условия эксплуатации
Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-96.
Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Допустимые токовые нагрузки в цепи щетка-кольцо приведены в таблице:
| Обозна- чение |
Диаметр колонны, мм |
Число цепей | Допустимые токовые нагрузки | Примечание | |
| ПВ 100% | ПВ 40% | ||||
| ТКК-103 ТКК-106 ТКК-109 ТКК-112 |
60 - 100 | 3 6 9 12 |
250 | 300 | на каждое кольцо |
| ТКК-203 ТКК-206 ТКК-209 ТКК-212 |
101 - 200 | 3 6 9 12 |
250 | 300 | на каждое кольцо |
Номинальное напряжение, В:
- постоянного тока - 440
- переменного тока - 660
Рабочее положение вращения токоприемников – вертикальное, допустимое отклонение оси вращения не более 5°.
Частота вращения щеток относительно колец не более 11 об/мин.
Механическая износостойкость не менее 5 млн оборотов, из них 2,5 млн оборотов в одну сторону и 2,5 млн оборотов в обратную.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Токоприемник (см. рис.) состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований.Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.
Корпус представляет собой два основания скрепленных четырьмя стойками, на которых крепятся щеткодержатели. С каждого кольца съем электрического тока производится одним щеткодержателем.При этом щеткодержатели двух соседних колец расположены диаметрально противоположно друг другу.
При вращении корпуса вокруг неподвижного сердечника осуществляется непрерывный электрический контакт щеток щеткодержателя с неподвижными контактными кольцами.При этом корпус связан тягами с поворотной частью грузоподъемного крана а сердечник крепится к неподвижной колонне уголками.
 |
 |
|||||||||||||||||||||

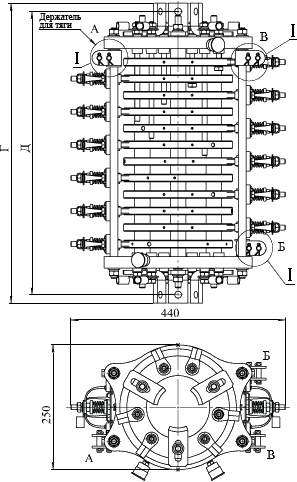

| Расположение держателей для тяги: А и В для ТКК-109, ТКК-112 Б и В для ТКК-103, ТКК-109 |
||||||||||||||||||||||
|
||||||||||||||||||||||
 |
|
|||||||||||||||||||||

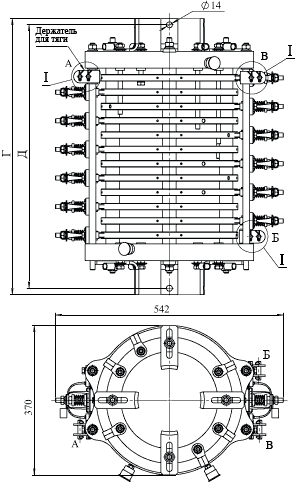

| Расположение держателей для тяги: А и В для ТКК-209, ТКК-212 Б и В для ТКК-203, ТКК-209 |
||||||||||||||||||||||
|
||||||||||||||||||||||
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
По присоединительным размерам и токовым характеристикам, токоприемники полностью соответствуют токоприемникам серии ТКК производства НПО «Динамо».
КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: токоприемник, паспорт, инструкция по эксплуатации (при оговоренности в заказе).
ФОРМУЛИРОВАНИЕ ЗАКАЗА
При формулировании заказа указывается наименование, тип изделия.
Пример заказа токоприемника исполнения по максимальному диаметру установочной колонны 200 мм, числом колец 6, климатического исполнения УХЛ категории размещения 2: Токоприемник ТКК-206-УХЛ2.
