ТРАНСФОРМАТОР ТОКА ТЗЛЭ-125
По всем интересующим Вас вопросам:
Москва: +7(495)182-71-11
E-mail: info@promsouz.org
Поделиться ссылкой:
Код товара:
134-271-5284
Наличие:
Уточняйте у менеджера
Цена с НДС:
По запросу
0
Трансформатор тока ТЗЛЭ-125 предназначен для питания схем релейной защиты отзамыкания на землю отдельных жил трехфазного кабеля путем трансформации возникшихпри этом токов нулевой последовательности. Трансформатор устанавливается накабель.
Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категорииразмещения 2 по ГОСТ 15150.
Условия работы:
- высота над уровнем моря не более 1000 м -
- температура окружающего воздуха - от -60 С до+55 С -
- окружающая среда невзрывоопасная, не содержащая агрессивныхгазов и паров в концентрациях, разрушающих металлы и изоляцию-
- рабочее положение – любое-
Технические характеристики:
| Наименование параметра |
Норма
|
| Номинальное напряжение, кВ |
0,66
|
| Испытательное одноминутное напряжение, кВ |
3
|
| Номинальная частота, Гц |
50 или 60
|
| Коэффициент трансформации |
30/1
|
| Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,032 А и сопротивлении соединительных проводов 1 Ом, не более, А: при работе с одним трансформатором двух трансформаторов при послед. соединении при параллельном соединении двух трансформаторов |
2,8 3,2 4,8 |
| Односекундный ток термической стойкости вторичной обмотки,А |
140
|
| Масса, кг, не более |
8,5
|

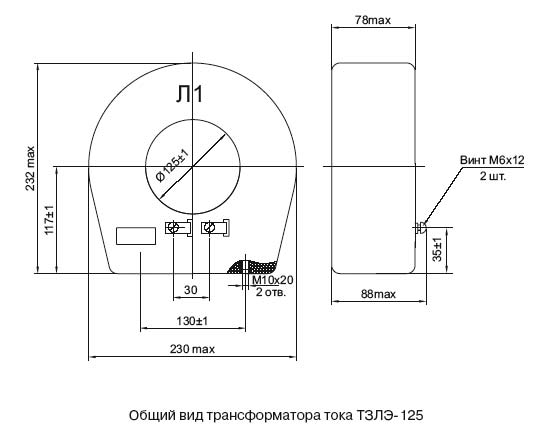

Чертеж:
Варианты обозначения: трансформатор ТЗЛЭ125
