Блок трубчатого электрического нагревателя взрывозащищенный типа ТЭН

Блок трубчатого электрического нагревателя взрывозащищенный типа ТЭН-3 (в дальнейшем «ТЭН-3») предназначен для использования в системе обогрева технологических процессов, оборудования и помещений.

ТЭН-3 выполнен с маркировкой взрывозащиты 1ЕхdesIIBT2 по ГОСТ 12.2.020 (ГОСТ Р 51330.0) и предназначен для эксплуатации во взрывоопасных зонах класса 1 и 2 предприятий химической, газовой и нефтяной промышленности согласно гл. 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок» (ПУЭ), гл. 4. НПАОП 40.1-1.32-01 «Правил устройства электроустановок. Электрооборудование специальных установок» и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категорий IIA и IIB, групп Т1, Т2, Т3 по ГОСТ 12.1.011 (ГОСТ Р 51330.19).

Структура условного обозначения

ТЭН-3 У2

• ТЭН - трубчатый электрический нагреватель.
• 3 - исполнение с тремя нагревательными блоками.
• У2 - климатическое исполнение У и категория
• размещения 2 по ГОСТ 15150.

Трубчатые электрические нагреватели взрывозащищенные изготавливают для внутреннего рынка и поставки на экспорт в страны СНГ.

Условия эксплуатации

• высота над уровнем моря - не более 2000 м-
• температура окружающего воздуха от -40 до + 40 °С-
• относительная влажность окружающей среды до (98±2)% при температуре + 25 °С без конденсации влаги-
• вибрационные нагрузки в местах установки устройства должны соответствовать группе механического исполнения М1 по ГОСТ 17516.1-
• рабочее положение в пространстве - любое.

Функции

ТЭН-3 обеспечивает:

• нагрев окружающей среды и технологического оборудования-
• поддержание заданной температуры (при использовании дополнительных устройств).

Конструкция

Конструктивно ТЭН-3 состоит из отделения выводов контактных зажимов нагревательных элементов и трех трубчатых электронагревателей ТЭН (ГОСТ 13268), заключенных во взрывонепроницаемую оболочку с защитой вида «d».

Рабочая часть ТЭНов, заключеная во взрывонепроницаемую оболочку, заполнена специальным составом для обеспечения теплопроводности. Общий вид и габаритные размеры нагревателя представлены на рисунке 21.

Технические характеристики

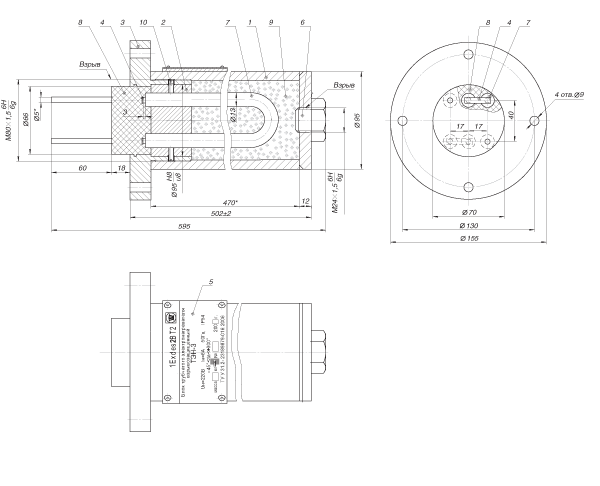

Общий вид и габаритные размеры (мм) блока трубчатого электронагревателя взрывозащищенного типа ТЭН-3

Гарантии изготовителя

Гарантийный срок - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки.

При поставке на экспорт гарантийный срок устанавливается 18 месяцев с момента проследования через государственную границу Украины.

Комплектность поставки

В комплект поставки входят:

• ТЭН-3-
• паспорт.
